B1HG1IK1 - 206 MOTEUR DW8

DÉPOSE - REPOSE POMPE D'INJECTION (LUCAS)

1 - OUTILLAGE SPÉCIAL

MOTEUR DW8

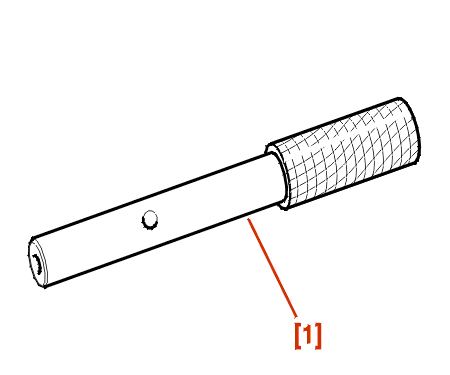

[1] Pige de calage pompe d'injection LUCAS (-).0188-H .

TOUS TYPES

2 - PRÉCAUTIONS À PRENDRE

MOTEUR DW8

Antidémarrage électronique .

1er cas : Verrouillage et déverrouillage du module possibles .

NOTA : avant dépose de la pompe, le module doit être déverrouillé .

Procédure de déverrouillage :

• ouvrir la vitre conducteur
• fermer toutes les portes du véhicule
• mettre le contact (sans ouvrir les portes)
• attendre 10 secondes (environ)
• couper le contact (sans ouvrir les portes)

ATTENTION : s'il y a ouverture des portes après coupure du contact, attendre 15 secondes et recommencer la procédure depuis le début .

Débrancher le calculateur moteur ou le module de pompe .

ATTENTION : le temps alloué pour la dépose de l'élément concerné est de 10 minutes ; passé cette durée, reprendre la procédure au début .

Cette procédure permet de s'assurer que le module est effectivement déverrouillé .

Cette procédure est la seule autorisant un contrôle de pompe au banc (sans échange de module) .

Contrôle de pompe au banc : .

Module déverrouillé, le fonctionnement de la pompe est possible, après avoir alimenté l'électrovanne par le connecteur fixé sur la pompe (4 voies noir) :

• (voie 1) = +12 V
• (voie 4) = masse

2ème cas : Verrouillage et déverrouillage du module impossibles .

MOTEUR DW8

Dépannage : Voir la méthode décrite dans la brochure : Antidémarrage électronique PEUGEOT .

IMPÉRATIF : diagnostic : avant tout démontage ; voir la méthode décrite dans la brochure : antidémarrage électronique PEUGEOT .

TOUS TYPES

3 - DÉPOSE

MOTEUR DW8

Débrancher la batterie .

Déposer :

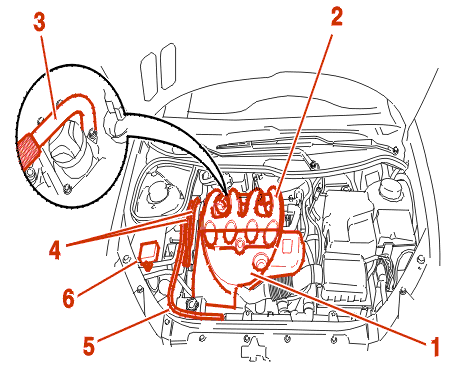

• le cache-style (1)
• le répartiteur d'air (2)
• le tuyau (3) de vanne EGR

Débrider et dégager :

• les tuyaux de carburant (4)
• le tuyau de dégazage (5)
• le boîtier électronique (6)

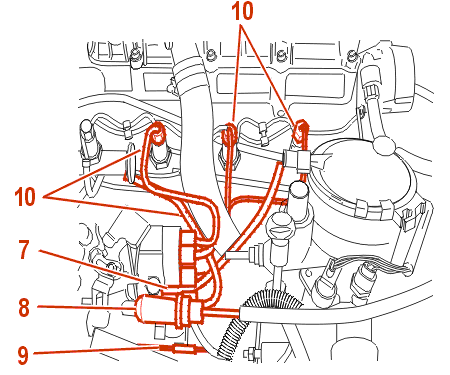

Débrancher et écarter : Le tuyau (7) .

Dégrafer :

• le câble d'accélérateur (8)
• le câble de ralenti accéléré (9)

Déposer les tuyauteries d'injection (10) .

Débrancher les connecteurs (11)-(12) .

Déposer :

• la courroie d'entraînement des accessoires
• LA COURROIE DE DISTRIBUTION
• la poulie de pompe à injection (en utilisant l'outil [1])

Déposer :

• les 3 vis de fixation (13)
• la fixation arrière de la pompe
• la pompe d'injection
• l'outil [1]

TOUS TYPES

4 - REPOSE

MOTEUR DW8

S'assurer de la présence de la vis (14) et de l'entretoise (15) sur le support de pompe d'injection .

Reposer la pompe d'injection .

Reposer les 3 vis de fixation avant de la pompe : Serrage à 2.0 m.daN .

Serrer l'écrou (16) à 2.25 m.daN .

Reposer : Les tuyauteries d'injection (Couple de serrage : 2.5 m.daN) .

Reposer :

• l'outil [1]
• la poulie de pompe à injection (17)
• les 3 vis de fixation (18)

Couple de serrage : 2.3 m.daN .

Reposer :

• LA COURROIE DE DISTRIBUTION
• la courroie d'entraînement des accessoires

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

Effectuer une initialisation des divers calculateurs .
