B2CH0HK1 - 206 BOÎTE DE VITESSES BE4R

DÉSHABILLAGE / HABILLAGE BOÎTE DE VITESSES

1 - DÉSHABILLAGE

Déposer :

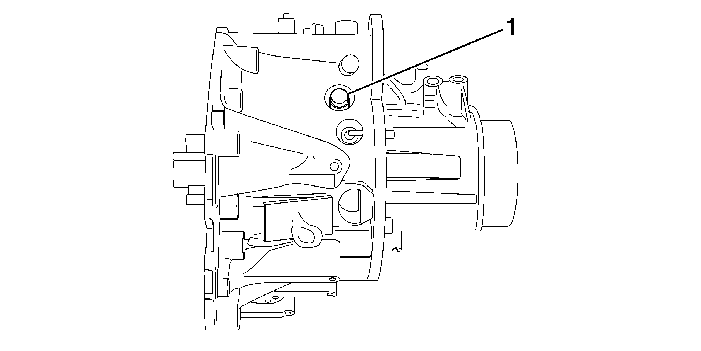

• le contacteur de marche arrière (1)

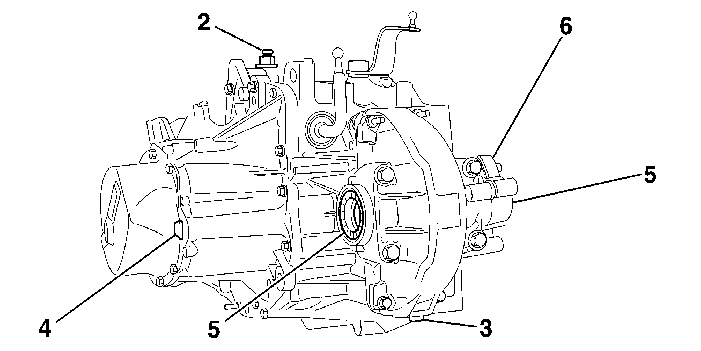

Déposer :

• la mise à l'air libre (2) de la boîte de vitesses
• le bouchon de vidange de la boîte de vitesses (3)
• le bouchon (4) de remplissage et de niveau
• les joints de sortie de pont (5)
• le support et le pignon de prise tachymétrique (6)

Déposer l'ensemble butée (7) et fourchette (8) .

2 - HABILLAGE

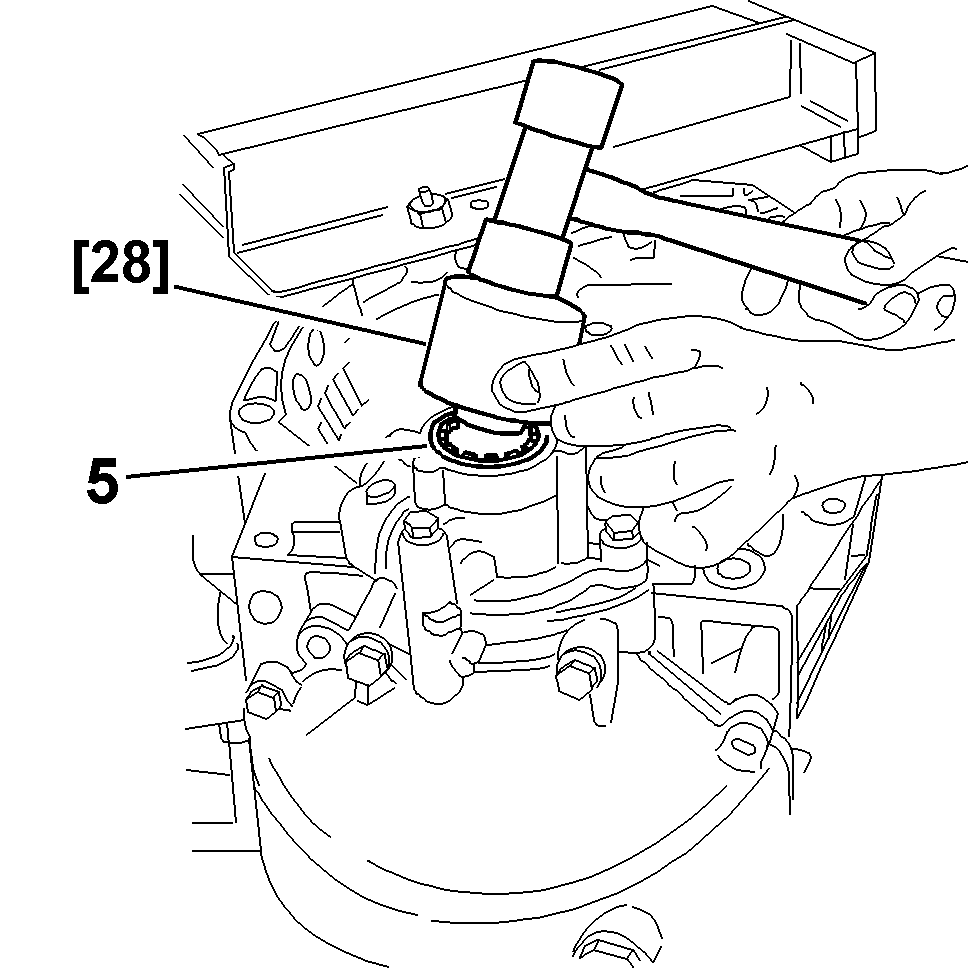

POSER LE JOINT À LÈVRE NEUF (5) À L'AIDE DE L'OUTIL [28] .

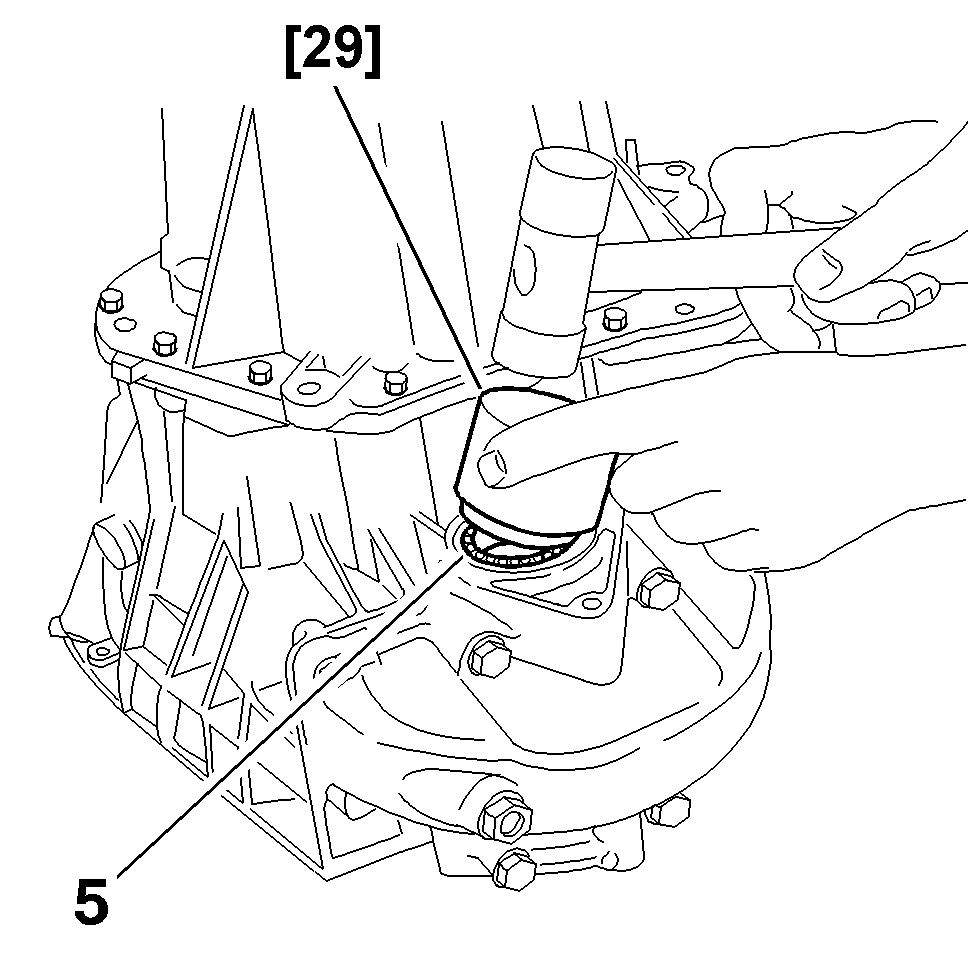

POSER LE JOINT À LÈVRE NEUF (5) À L'AIDE DE L'OUTIL [29] .

Reposer :

• le support et le pignon de prise tachymétrique (6)
• le bouchon (4) de remplissage et de niveau
• le bouchon de vidange de la boîte de vitesses (3) (3.5 ± 0.8 m.daN)
• la mise à l'air libre (2) de la boîte de vitesses (1.7 ± 0.3 m.daN)
• le contacteur de marche arrière (2.5 ± 0.5 m.daN)

NOTA : le contacteur de marche arrière avec connectique SICMA 2 ne possède pas de joint .

Reposer la fourchette (8) et la butée d'embrayage (7) .
