B3FG1MK1 - 206
DÉPOSE - REPOSE COMPENSATEUR ASSERVI À LA CHARGE
1 - DÉPOSE
Enlever le filtre du réservoir de liquide de frein .
VIDANGER LE RÉSERVOIR DE LIQUIDE DE FREIN À L'AIDE D'UNE SERINGUE PROPRE .

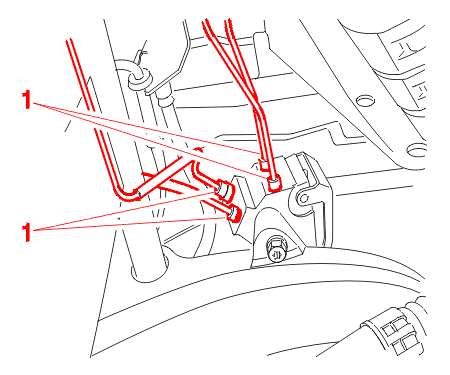

Écarter les tuyaux de frein (1) .
Obturer les orifices des tuyaux et du compensateur .

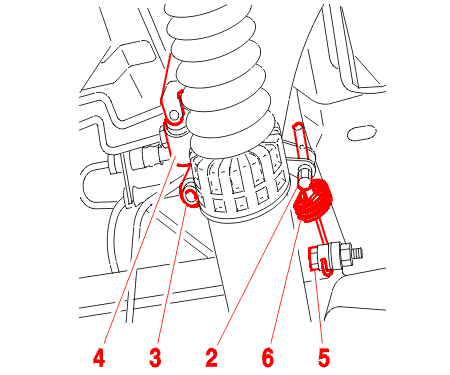

Desserrer la vis (2) .
Déposer :
2 - REPOSE

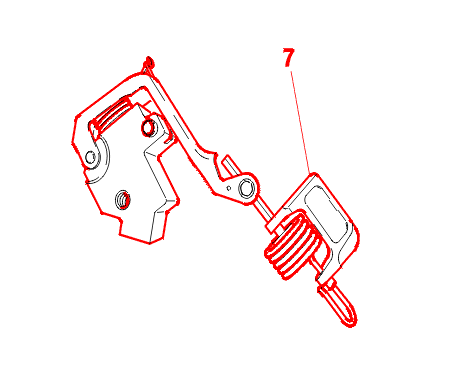

La DPR livre le compensateur avec une cale (7) utilisée en usine .
Ne pas utiliser cette cale pour le réglage de la pression de freinage en après-vente .
Déposer la cale .
Procéder dans l'ordre inverse des opérations de dépose .

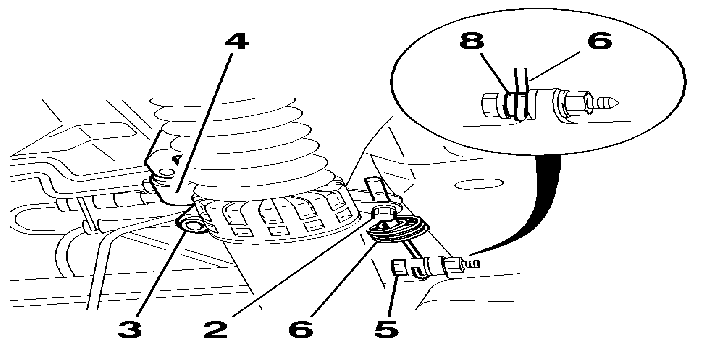

S'assurer que le ressort (6) est bien positionné sur l'entretoise (8) .
Enduire la vis (5) de Loctite FRENETANCH .
Serrer la vis (5) à 2 m.daN .
Mettre en place :
Afin de rattraper le jeu au niveau de la goupille de centrage (9) exercer un effort dans le sens de la flèche .
Enduire la vis (3) de Loctite FRENETANCH .
Serrer la vis (3) à 1.75 m.daN .
Serrer les tuyaux de frein à 1.5 m.daN .
Serrer la vis (2) à 1.3 m.daN .
PURGER LE CIRCUIT DE FREINAGE .
IMPÉRATIF : RÉGLER LE COMPENSATEUR ASSERVI À LA CHARGE .
