B3FG25K1 - 206

DÉPOSE - REPOSE SEGMENTS DE FREINS ARRIÈRE (BOSCH)

1 - OUTILLAGE PRÉCONISÉ

[1] Pince à cylindre de roue .

[2] Pince de dépose repose des ressorts de segments de freins .

[3] Clé de dépose repose des coupelles de maintien des segments de freins .

[4] Outil à freiner les écrous (-).0526J .

2 - DÉPOSE

Intervenir côté par côté .

DÉPOSER LE MOYEU TAMBOUR .

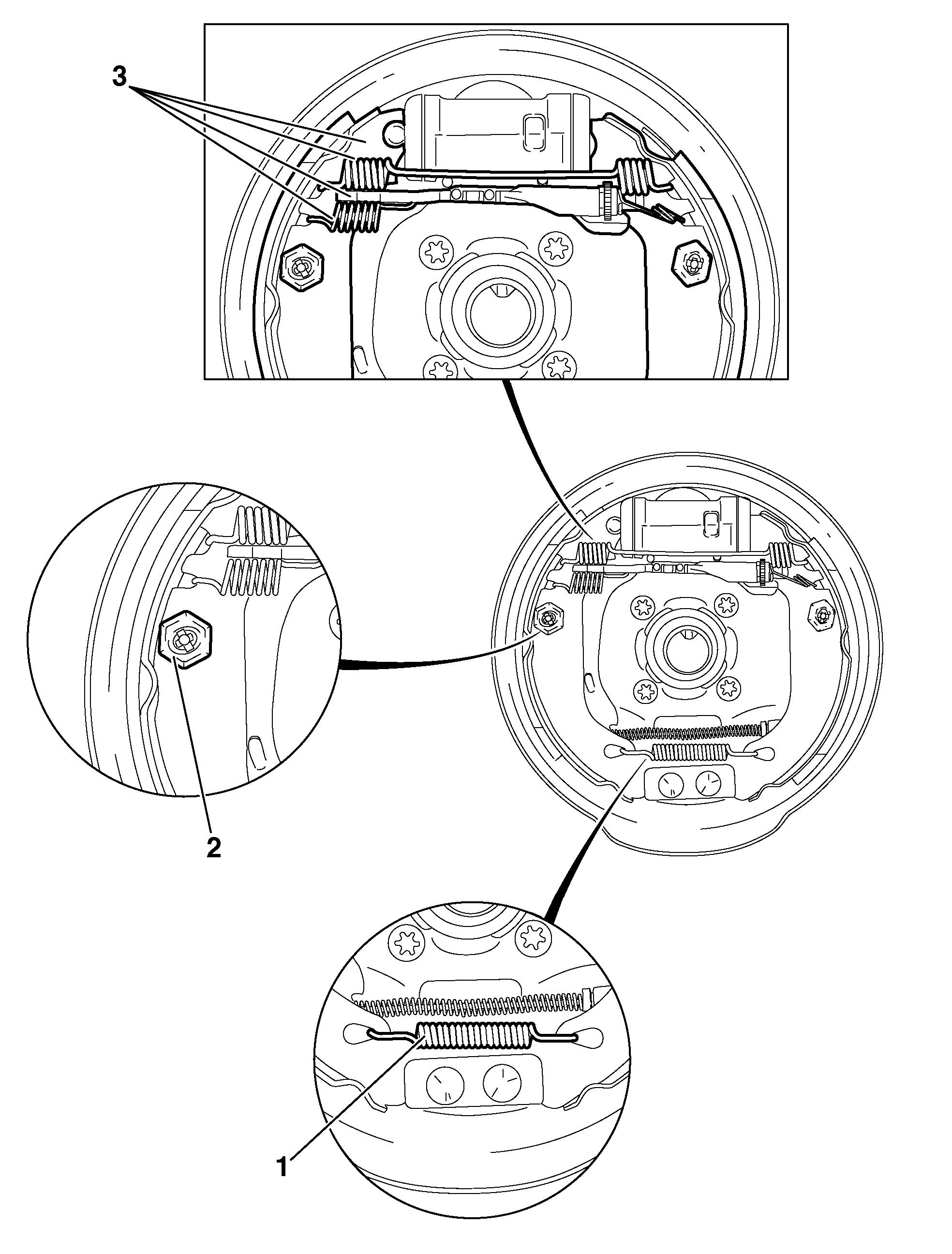

Déposer :

• le ressort (1) ; à l'aide de l'outil [2]
• les coupelles (2) et les ressorts de maintien à l'aide de l'outil [3]
• l'ensemble segment, mécanisme de rattrapage et ressorts (3)

ATTENTION : ne pas abîmer les soufflets du cylindre de roue .

Désaccoupler le câble de frein à main .

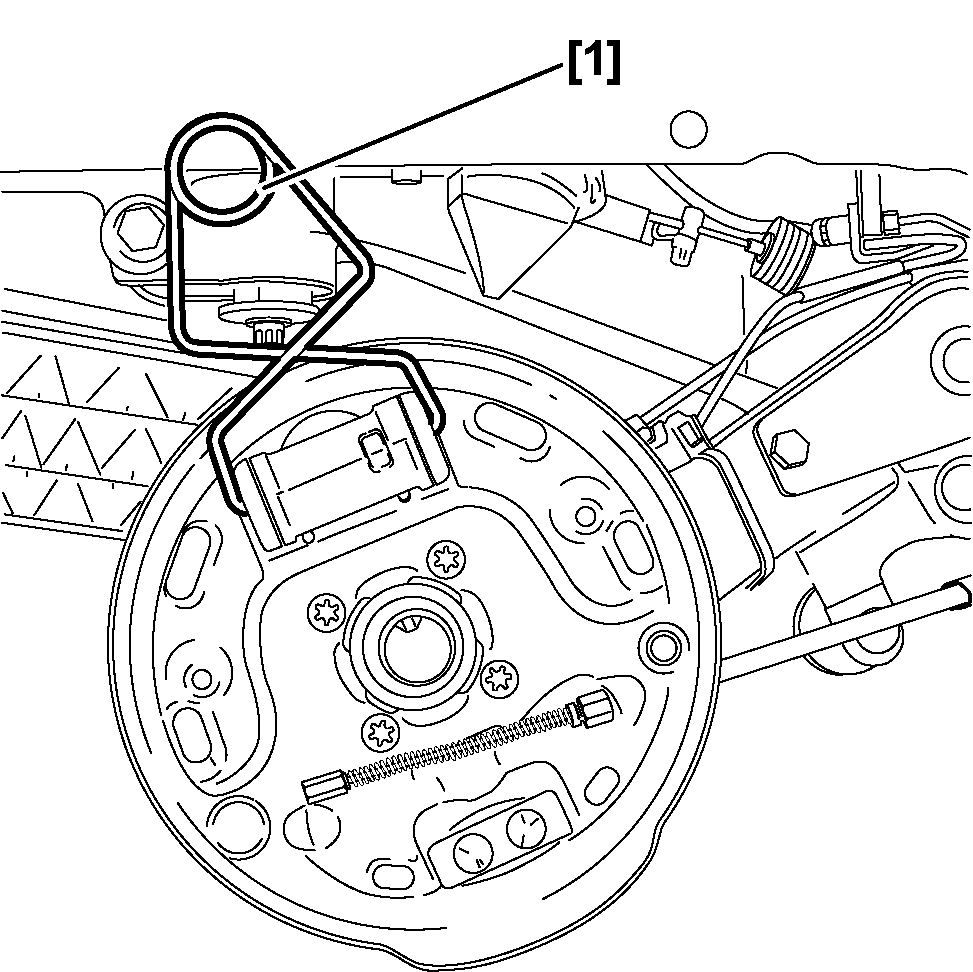

Placer l'outil [1] sur le cylindre de roue .

Contrôler :

• l'étanchéité autour des pistons du cylindre récepteur de roue
• le bon état des protecteurs caoutchouc du cylindre récepteur de roue
• l'état d'usure du tambour

Remplacer le cylindre récepteur de roue (si nécessaire) .

Remplacer : Le tambour (si nécessaire) .

3 - REPOSE

Nettoyer le plateau de frein (Produit type HENKEL) .

Remplacer systématiquement :

• le joint (4)

Graisser :

• les surfaces (A) avec une graisse type LUBRITHERM G200
• l'axe du levier de frein à main
• le filetage du mécanisme de rattrapage

Contrôler la libre rotation de la molette du système de rattrapage de jeu .

IMPÉRATIF : ramener en position (B) la mollette du système de ratrappage de jeu .

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

Reposer :

• LE MOYEU TAMBOUR
• la rondelle
• l'écrou (5)

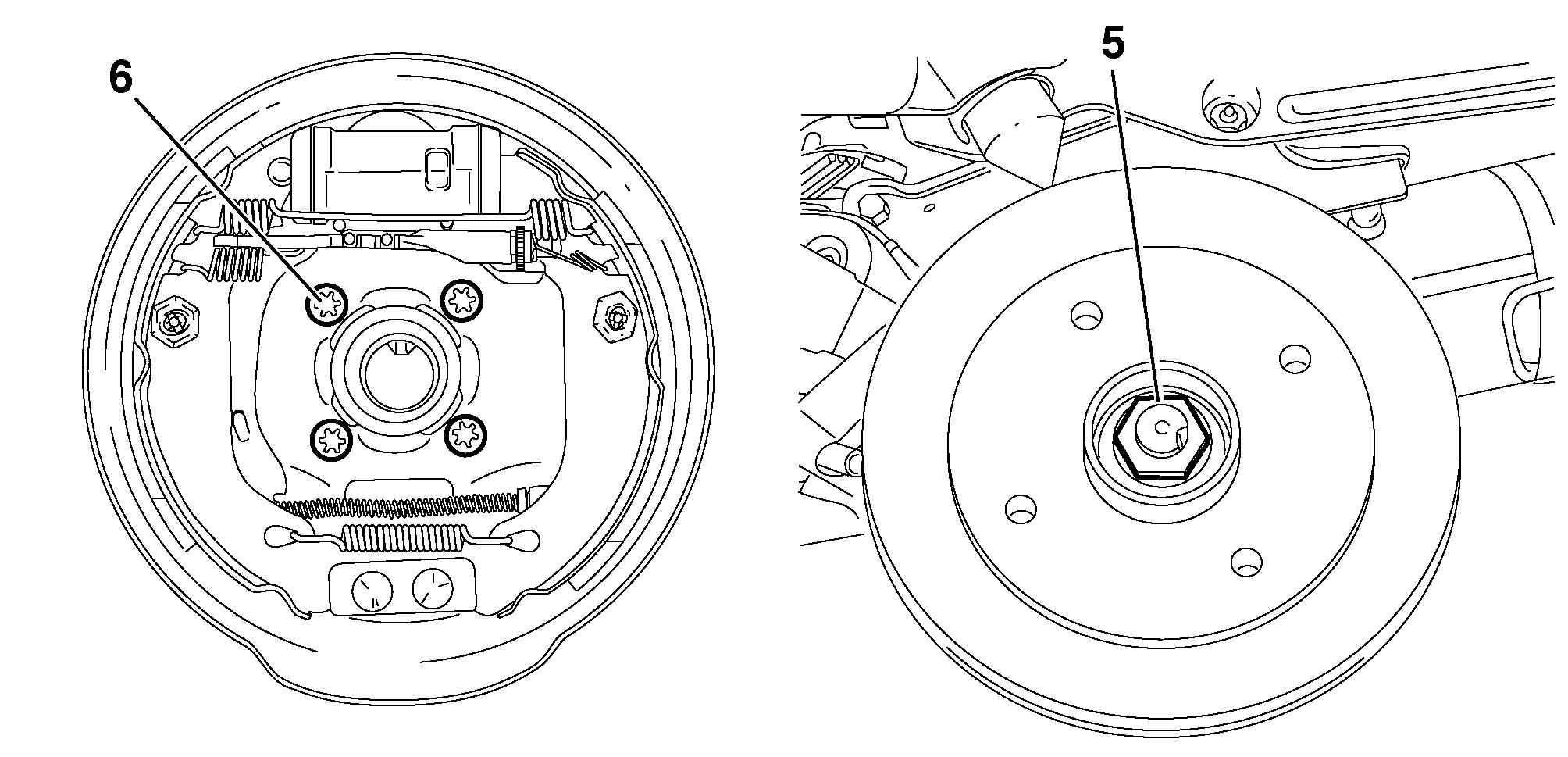

Serrer l'écrou (5) à 20 m.daN .

Freiner l'écrou (5) avec l'outil [4] .

Purger le circuit hydraulique (si nécessaire) .

Appuyer un trentaine de fois très fortement sur la pédale de frein (Moteur en fonctionnement, doucement et progressivement) .

3 - 1 - COUPLES DE SERRAGE

Tuyau de frein du cylindre récepteur de roue : 1.5 m.daN .

Conditions de serrage (Vis (6)) :

• brosser le filetage des vis
• enduire les vis de LOCTITE FRENETANCH
• couple(s) de serrage : 3.5 m.daN

Conditions de serrage (Écrou (5)) :

• couple(s) de serrage : 20 m.daN
• freiner l'écrou (5) avec l'outil [4]

Conditions de serrage (Vis de fixation des cylindres de roue) :

• remplacer systématiquement : les vis de fixation
• couple(s) de serrage : 0.8 m.daN

Vis de fixation des roues :

• roue tôle : 8,5 m.daN
• roue alliage : 8,5 m.daN
