C4BG19F1 - 206 CABRIOLET

DÉPOSE - REPOSE ENSEMBLE VÉRIN(S) ET CANALISATIONS HYDRAULIQUES DE TABLETTE MOBILE ARRIÈRE

1 - DÉPOSE

Ouvrir le coffre .

Déposer :

• LE PROTECTEUR DE TABLETTE MOBILE
• LA GARNITURE SUPÉRIEURE DU BOÎTIER ÉLECTRONIQUE
• LA TABLETTE ARRIÈRE MOBILE

Déposer :

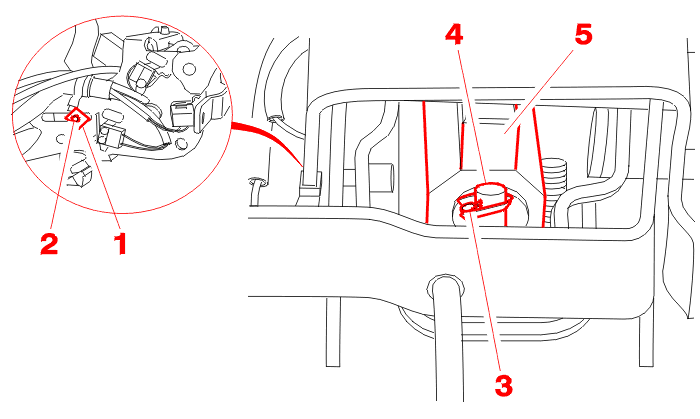

• le clip d'arrêt (1)
• l'axe du vérin (2)
• la goupille (3)
• l'axe du vérin (4)

Désaccoupler le vérin (5) avec les canalisations hydrauliques .

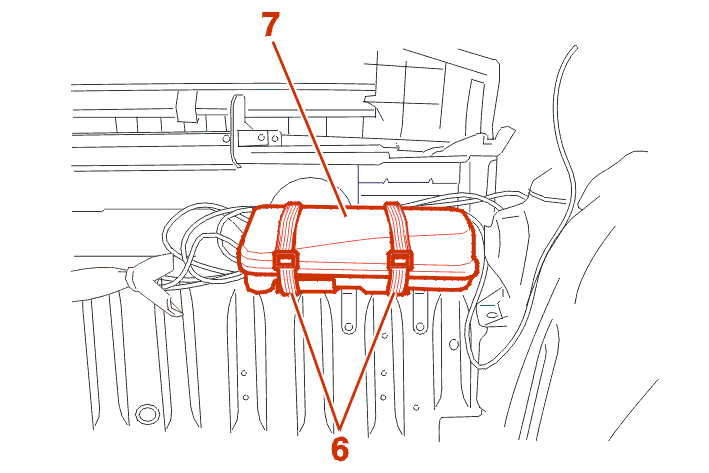

Détacher les sangles de maintien (6) .

Déposer la coquille (7) .

Couper les liens sur le faisceau .

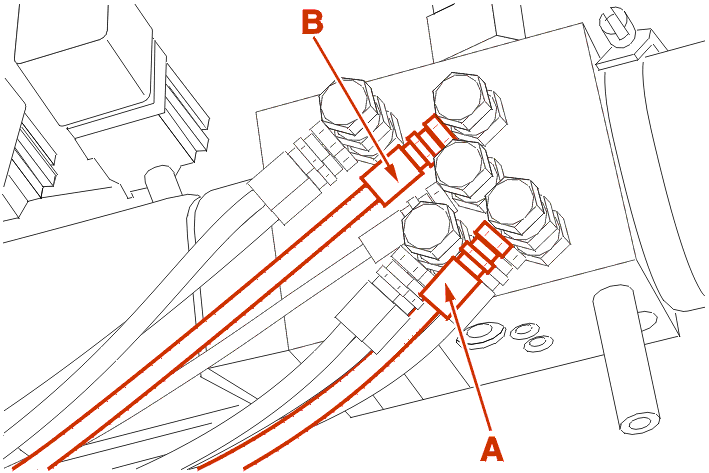

Débrancher les canalisations hydrauliques N°17 (A) - N° 18 (B) .

Déposer ; L'ensemble des vérins et canalisations hydrauliques .

2 - REPOSE

ATTENTION : ne jamais appuyer sur la tige de vérin avant de brancher les canalisations hydrauliques .

IMPÉRATIF : remplacer systématiquement les joints cuivre d'étanchéité à chaque intervention .

Reposer : Les canalisations hydrauliques n° 17 (A) et n° 18 (B) .

Procéder dans l'ordre inverse des opérations de dépose .

Effectuer un essai de fonctionnement .

VÉRIFIER LE NIVEAU D'HUILE DE LA POMPE HYDRAULIQUE .
