C4CG3BF1 - 206 BREAK 5

DÉPOSE - REPOSE MÉCANISME DE LÈVE-VITRE DE PORTE ARRIÈRE

1 - DÉPOSE

DÉCLIPPER LA VITRE DU MÉCANISME DE LÈVE-VITRE .

Maintenir la vitre en position haute à l'aide d'adhésifs .

Déposer la feuille d'étanchéité .

Descendre le mécanisme en position basse .

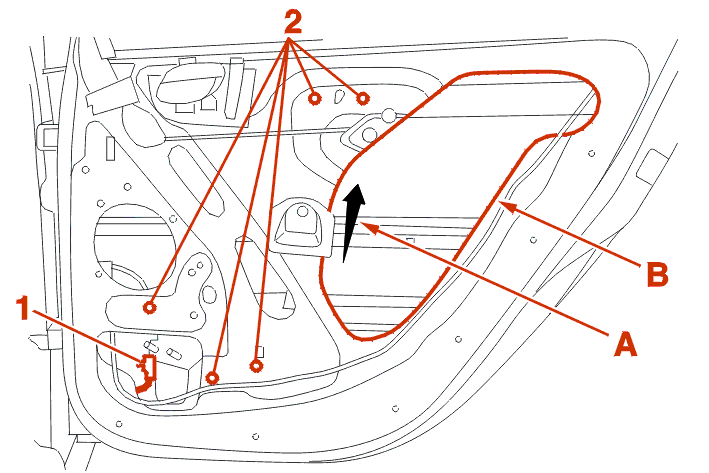

Débrancher le connecteur (1) .

Chasser les clous de rivets avant le perçage .

À l'aide d'une perceuse équipée d'un foret ø 10,0 mm, faire sauter les rivets (2) .

Lors de la dépose des rivets, protéger le panneau de porte .

Tirer le mécanisme lève-vitre vers (A) puis vers l'intérieur .

Déposer le mécanisme de lève-vitre par l'ouverture (B) .

Percer les corps de rivets restant sur le mécanisme de lève-vitre .

Aspirer le fond de porte pour extraire les déchets des rivets .

2 - REPOSE

IMPÉRATIF : reposer de nouveaux éléments d'étanchéité qui devront être montés sans plis et sans déchirures ; une parfaite propreté de la face d'appui est nécessaire sur le panneau intérieur ; passer une roulette sur les parties de la feuille à encoller ; ces préconisations sont indispensables pour éviter d'éventuelles entrées d'eau, poussières ou bruits .

Procéder dans l'ordre inverse des opérations de dépose .

Vérifier le fonctionnement .
