C5CG2CF1 - 206 BREAK 5

DÉPOSE - REPOSE VITRE DE PORTE ARRIÈRE

1 - DÉPOSE

LE PANNEAU DE GARNITURE .

Le joint lécheur intérieur .

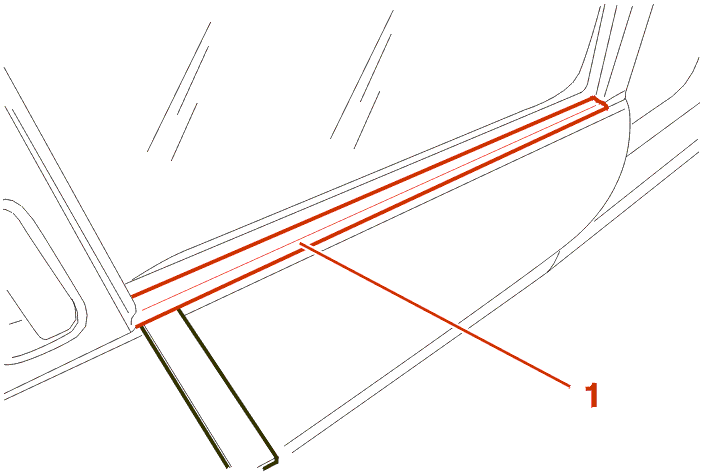

À l'aide d'une spatule en plastique , déposer le joint lécheur extérieur (1) .

Descendre la vitre de porte en butée basse .

Déposer le joint coulisse .

Décoller l'élément d'étanchéité en partie haute .

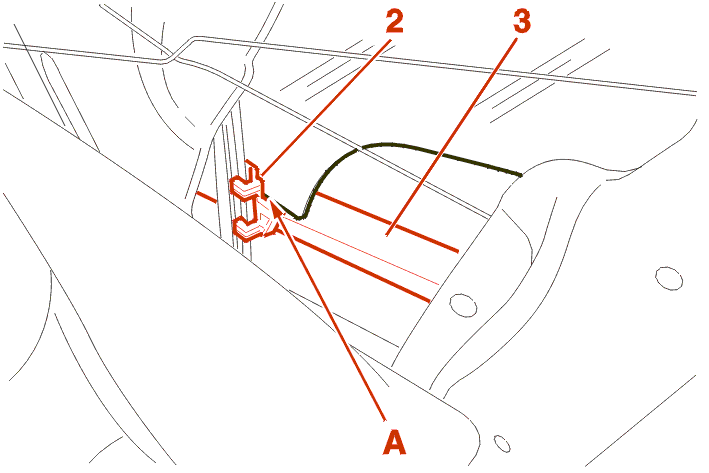

Monter la vitre jusqu'à l'apparition de l'agrafe (2) juste au-dessus de la traverse (3) .

Déclipper la vitre du côté panneau de porte en (A) en la contraignant avec la main vers le bas .

Maintenir la vitre en position haute à l'aide d'adhésifs .

Descendre le mécanisme en position basse .

Descendre la vitre au maximum .

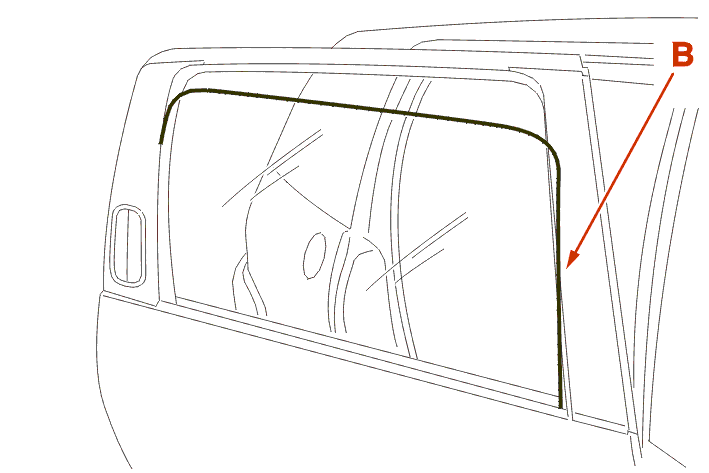

Commencer la dépose de la vitre par l'extérieur de la porte, en (B) .

Déposer la vitre .

2 - REPOSE

IMPÉRATIF : en cas de déchirure, reposer de nouveaux éléments d'étanchéité qui devront être montés sans plis ni déchirure ; une parfaite propreté de la face d'appui est nécessaire sur le panneau intérieur ; passer une roulette sur les parties de la feuille à encoller ; ces préconisations sont indispensables pour éviter d'éventuelles entrées d'eau, poussières ou bruits .

Procéder dans l'ordre inverse des opérations de dépose .

Vérifier le fonctionnement .
