C5IG12F1 - 206 BERLINE 5 PORTES VERSION ROLAND GARROS

DÉPOSE - REPOSE TOIT PANORAMIQUE

1 - DÉPOSE

IMPÉRATIF : ranger le rideau occulteur dans son magasin .

Déposer :

Protéger :


FAIRE PASSER L'ALÈNE [1C] À TRAVERS LE CORDON DE COLLE, DE L'INTÉRIEUR VERS L'EXTÉRIEUR, DANS L'ANGLE AVANT GAUCHE .

Enfiler le fil de découpe dans l'alêne et le faire passer vers l'intérieur puis le visser sur la vis (1) .

Faire passer le fil de découpe sur tout le tour du pavillon verre dans le sens (A) et refaire passer vers l'intérieur le fil de découpe d'une longueur de 50 cm .

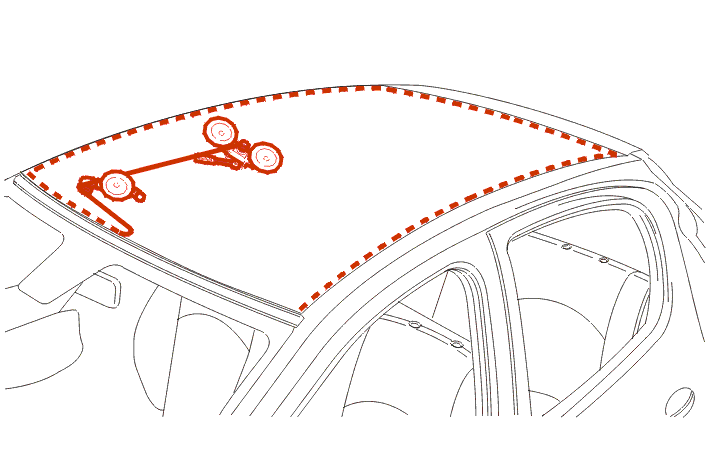

FIXER L'AUTRE EXTRÉMITÉ DU FIL DE DÉCOUPE DANS LE DISPOSITIF DE BOBINAGE ET INSTALLER LE GALET DE RENVOI [1] .

ATTENTION : lors de la mise en tension du fil de découpe, s'assurer de la bonne mise en place du fil sous le joint surmoulé ; à la moindre résistance du fil lors de la découpe, détendre celui-ci et l'aider à passer l'obstacle (cales d'appui, surépaisseur du cordon de colle ou jonction des tôles) .

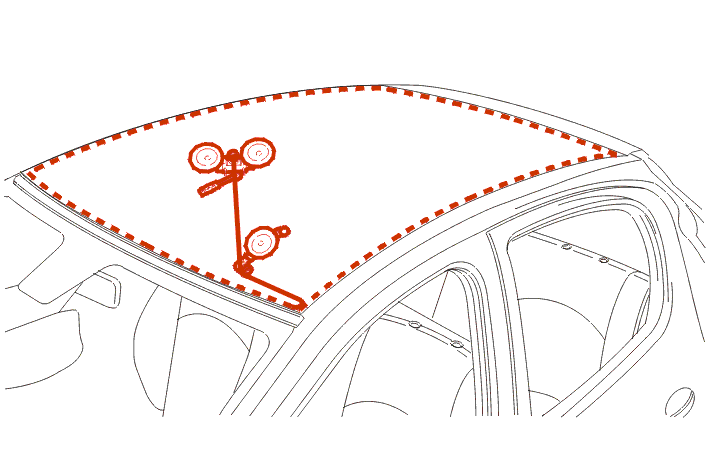

Découper la première partie jusqu'au centre .

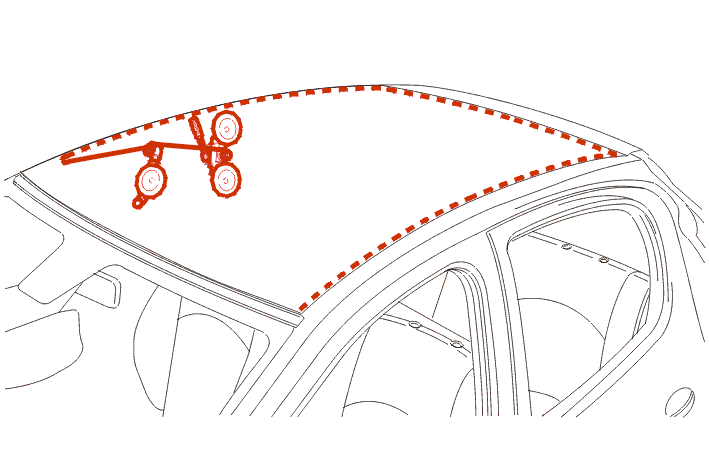

Transposer le dispositif de bobinage comme indiqué sur la figure et installer le galet de renvoi .

Faire passer le fil comme indiqué sur la figure .

Continuer la découpe jusqu'à ce que le fil ne soit plus guidé par le galet de renvoi; ensuite, enlever le galet de renvoi et poursuivre la découpe .

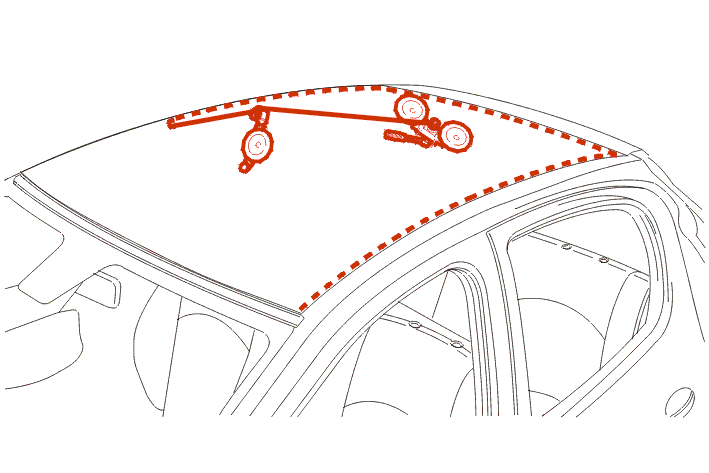

Poursuivre la découpe selon vue ci-dessus, dans les mêmes conditions que précédemment .

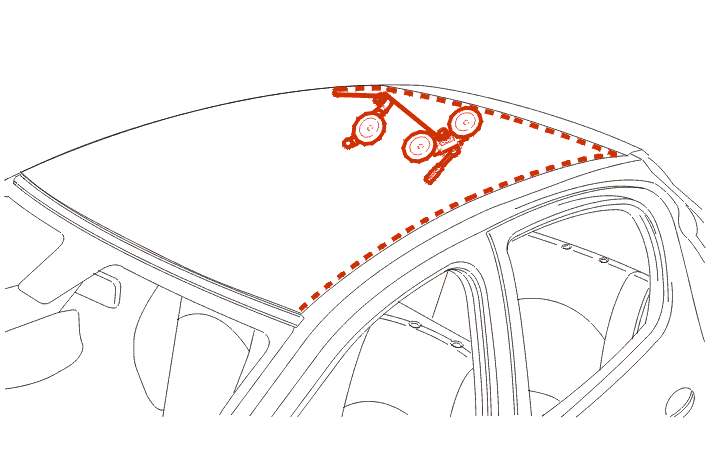

Transposer le dispositif de bobinage comme indiqué sur la figure, et poursuivre la découpe .

Faire passer le fil comme indiqué sur la figure .

Continuer la découpe jusqu'à ce que le fil ne soit plus guidé par le galet de renvoi; ensuite, enlever le galet de renvoi et poursuivre la découpe .


Poursuivre la découpe selon vue ci-dessus, dans les mêmes conditions que précédemment .

Répéter ces opérations pour l'autre côté .


DÉPOSER LE PAVILLON DE VERRE À L'AIDE DES 4 DOUBLES VENTOUSES [4] .

2 - REPOSE

2 - 1 - PRÉPARATIFS POUR LA REPOSE DE LA GLACE

En cas de glace découpée sans aucun dommage :

ATTENTION : ne pas appliquer de primaire sur la surface de collage et ne pas la traiter avec le solvant de nettoyage .

En cas de glace neuve :

Feuillure de baie retouchée :

2 - 2 - PRÉSENTATION DU PAVILLON VERRE SUR LE VÉHICULE

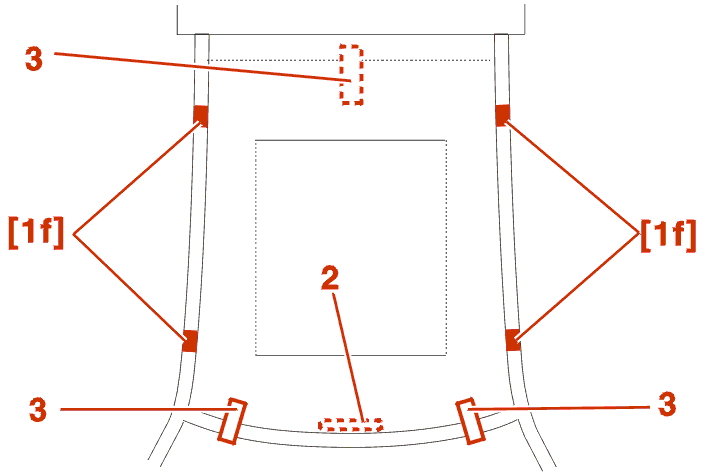

POSER LES 4 CALES [1F] SUR LES FEUILLURES LATÉRALES .

Centrer le pavillon verre à l'aide des cales [1f] et de l'emboutissage (2) sur la traverse de pavillon .

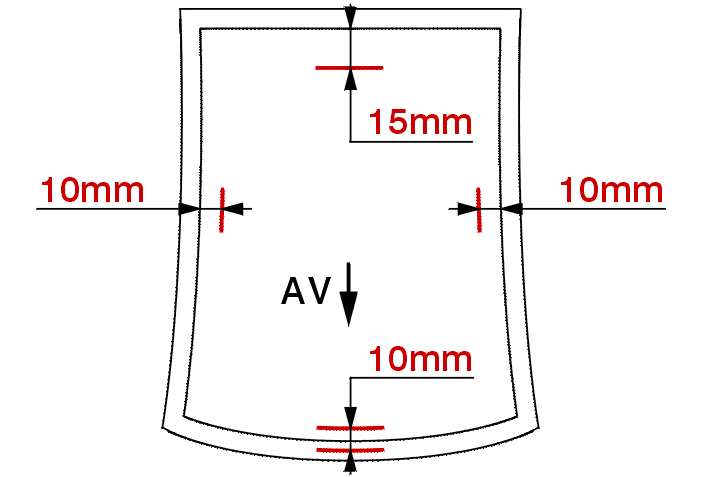

Poser des bandes adhésives (3) à l'extérieur pour l'avant et à l'intérieur pour l'arrière .

Découper les bandes adhésives (3) qui serviront de témoins pour le positionnement définitif .

Déposer le pavillon verre .


AV = Avant .

ÉQUIPER LE PISTOLET EXTRUDEUR AVEC L'ENSEMBLE MASTIC MÉLANGEUR [10] .

Prendre la buse livrée dans l'ensemble de collage .

Découper l'embout de la buse au ø 8 mm sur une hauteur de 12 mm AVEC LA PINCE [7] .

Centrer le cordon de colle :

IMPÉRATIF : le temps entre la pose du mastic et le positionnement du pavillon verre ne doit pas dépasser 8 mn pour les colles à prise rapide .

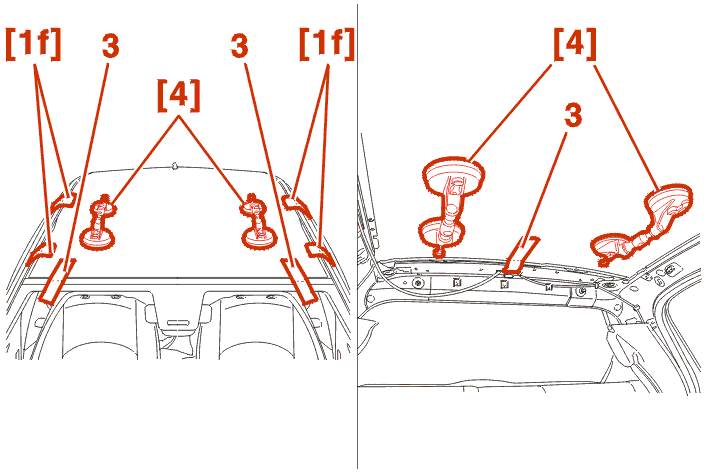

Positionnement des doubles ventouses [4] sur le pavillon verre pour la mise en place sur le véhicule .

ATTENTION : pour l'opération suivante, trois personnes sont nécessaires, deux pour amener le pavillon verre au-dessus du véhicule et une assise aux places arrière pour le soutenir le temps de son ajustement par rapport aux témoins (3) et aux cales [1f] .


Reposer le pavillon verre sur le véhicule en prenant soin de le centrer par rapport aux témoins (3) et aux cales [1f] .

Effectuer une légère pression des mains sur le pourtour .

Reposer le joint supérieur de pare-brise .

Revérifier le positionnement du pavillon verre par rapport aux témoins .

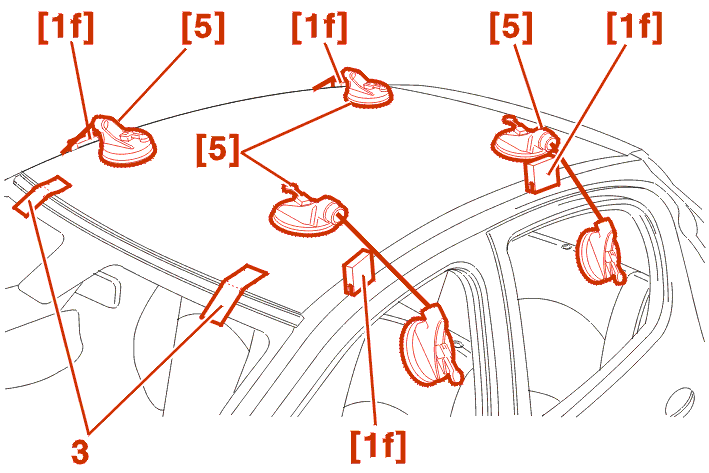

EXERCER UNE PRESSION CONSTANTE À L'AIDE DES VENTOUSES FILS [5] .

Laisser polymériser 30 mn avant toute manipulation (Pour les mastics de collage à prise rapide) .

Reposer :

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .
