C5IG14F1 - 206 CABRIOLET
DÉPOSE - REPOSE CENTRALE HYDRAULIQUE
1 - DÉPOSE
Mettre le véhicule en position Coupé .
Ouvrir le coffre arrière .

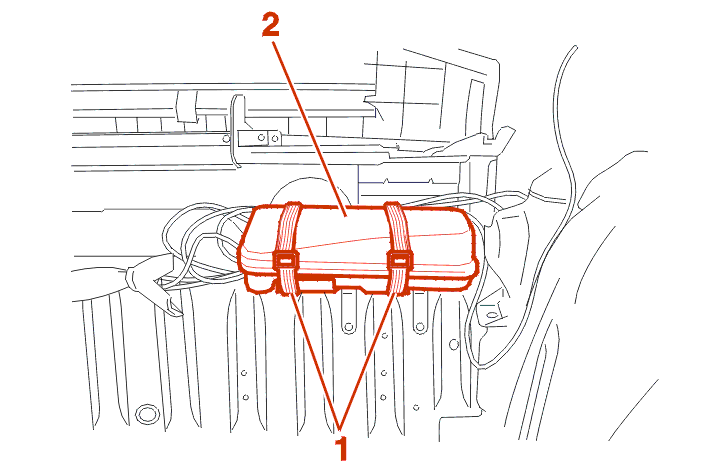

DÉPOSER LA GARNITURE SUPÉRIEURE DE BOÎTIER ÉLECTRONIQUE .
EFFECTUER L'INTERVENTION DE DÉLESTAGE DU GROUPE HYDRAULIQUE .
Déposer :

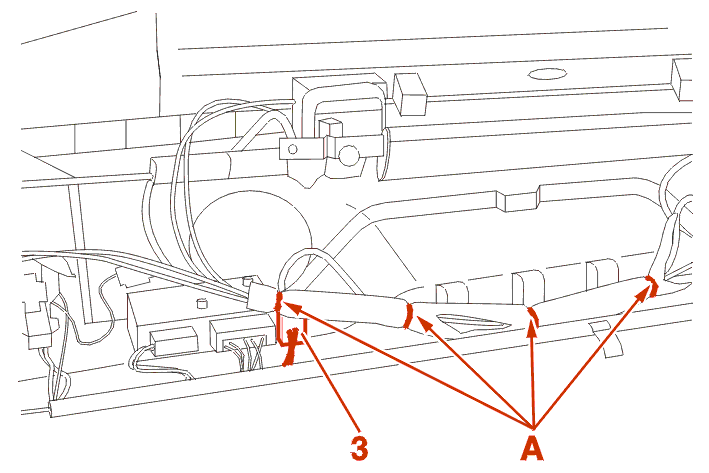

Couper les liens (A) .
Débrancher le connecteur (3) .
Déposer :
2 - REPOSE

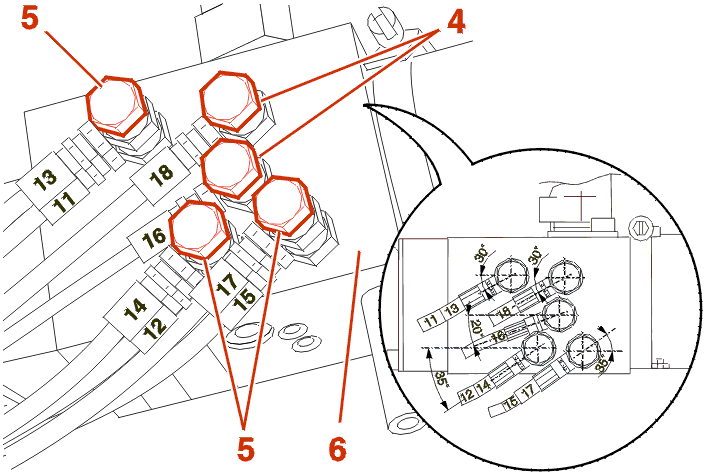

| repère(s) sur canalisation(s) hydrauliques(s) | ||
|---|---|---|
| vérins | entrée | sortie |
| vérin gauche de toit | 11 | 12 |
| vérin droit de toit | 13 | 14 |
| vérin de tablette mobile | 17 | 18 |
| vérin gauche de coffre | - | - |
| vérin droit de coffre | 15 | 16 |
ATTENTION : respecter scrupuleusement l'ordre ci-dessus et mettre des joints cuivre d'étanchéité neufs .
Serrer :
Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .
Effectuer un essai de fonctionnement .
