B1BG11K1 - 206 MOTEUR DW10TD

DÉPOSE - REPOSE GROUPE MOTOPROPULSEUR

1 - OUTILLAGES SPÉCIAUX

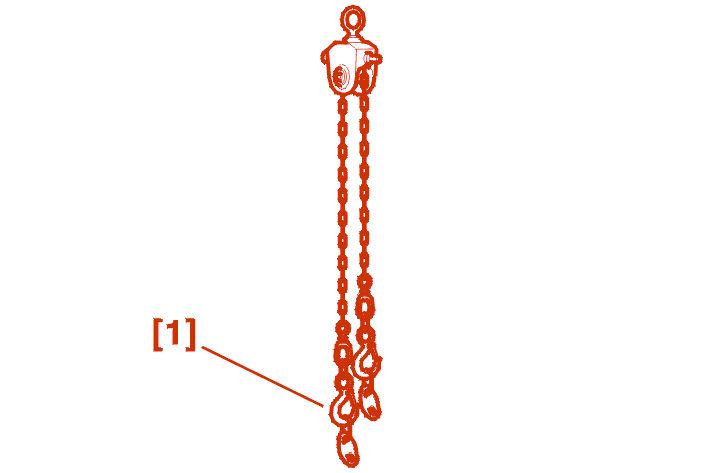

[1] Équilibreur de charge Type NAUDER .

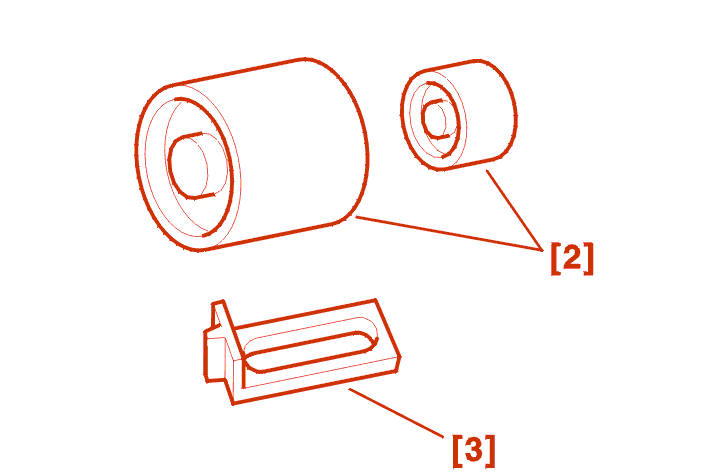

[2] Tampons de montage des joints à lèvres de sortie de pont (-).0317-T/(-).0317-U .

[3] Arrêtoir de volant moteur (-).0188-F .

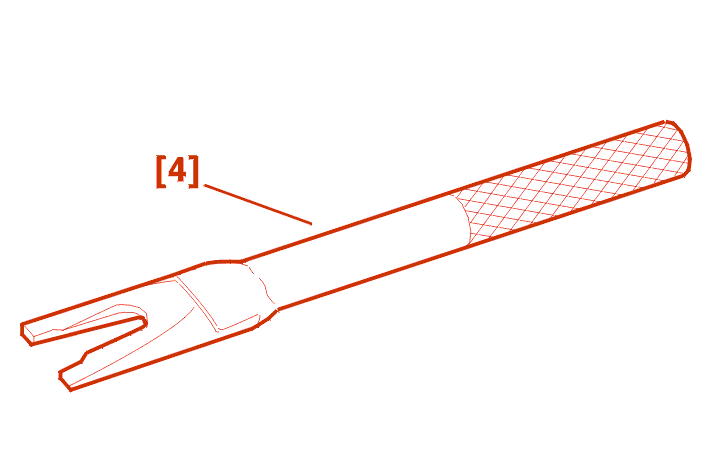

[4] Outil pour déclippage des rotules (-).0317-AC .

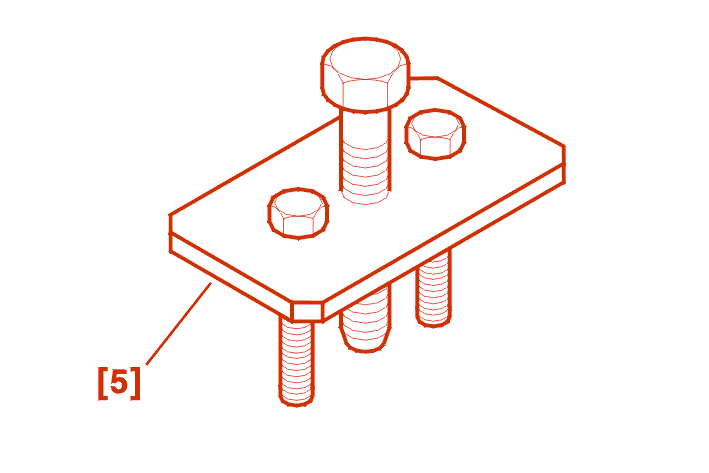

[5] Extracteur de poulie (-).0188-P .

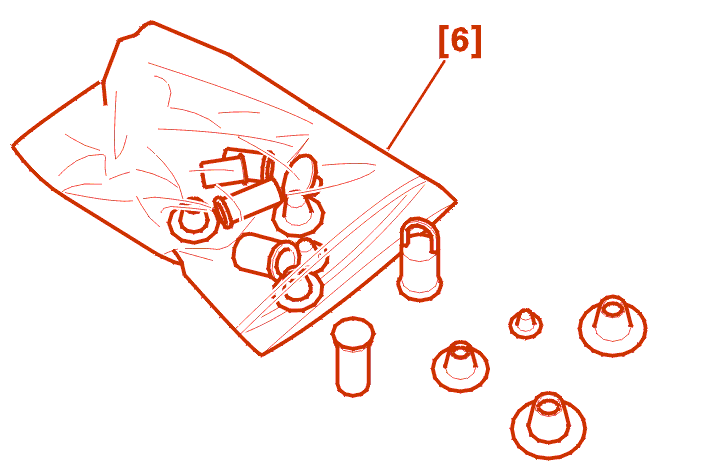

[6] Kit obturateurs (-).0188-T .

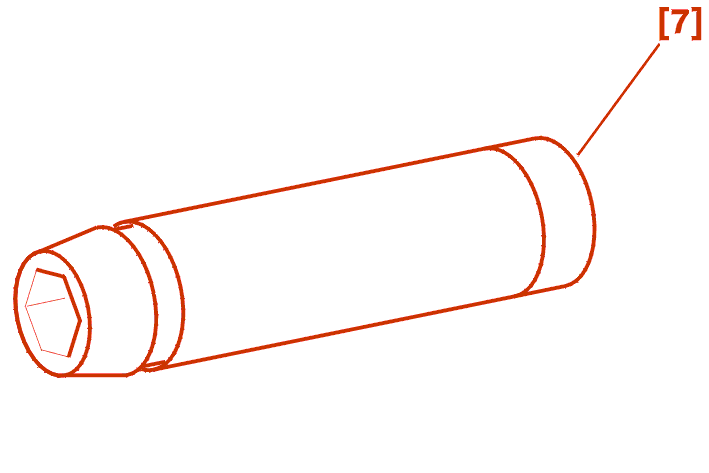

[7] Douille de dépose de l'axe boîte de vitesses (-).0317-AB .

2 - DÉPOSE

Débrancher la batterie .

METTRE EN PLACE LES TIGES DE MAINTIEN DES RESSORTS DE SUSPENSION .

Le groupe motopropulseur se dépose par le dessus du véhicule .

Déposer les écrans sous le groupe motopropulseur .

Vidanger :

Déposer :


IMPÉRATIF : déposer la ligne d'échappement pour éviter de détruire le flexible; celui-ci ne supporte pas les contraintes en torsion, traction ni flexion provoquées par la dépose de l'un des supports du groupe motopropulseur .

AIR CONDITIONNÉ

DéposerLe galet excentrique de courroie d'entraînement des accessoires .

TOUS TYPES

Sans débrancher les canalisations, écarter et brider le compresseur de réfrigération .

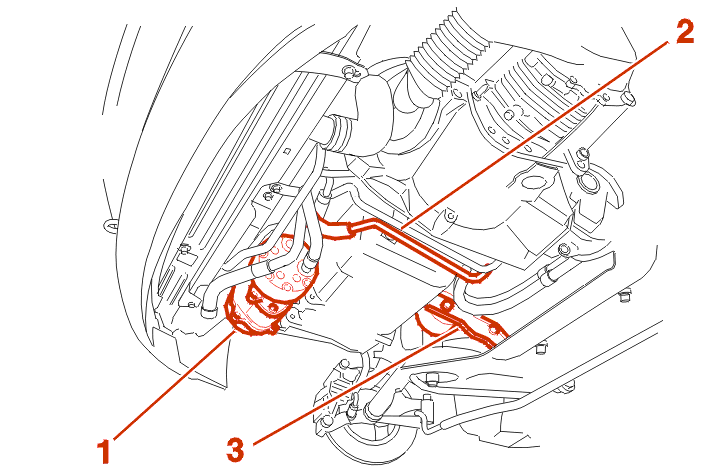

Débrider le tuyau de direction assistée (2) .

Déposer :

Bloquer le volant moteur à l'aide de l'arrêtoir [3] .

Déposer :

Déposer : La biellette anticouple (3) .

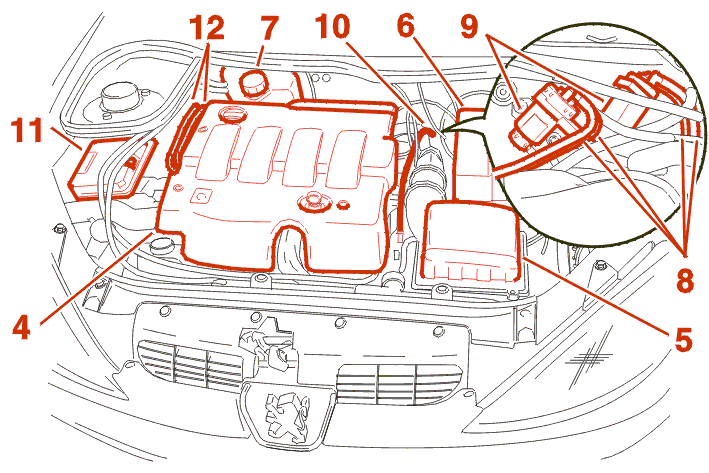

Déposer : Le cache-style (4) .

Écarter : L'ensemble (5) .

Débrancher et écarter les faisceaux et câbles attenants à l'ensemble (5) .

Déposer la batterie .

Débrancher, débrider et écarter les faisceaux attenants au bac batterie .

Déposer :

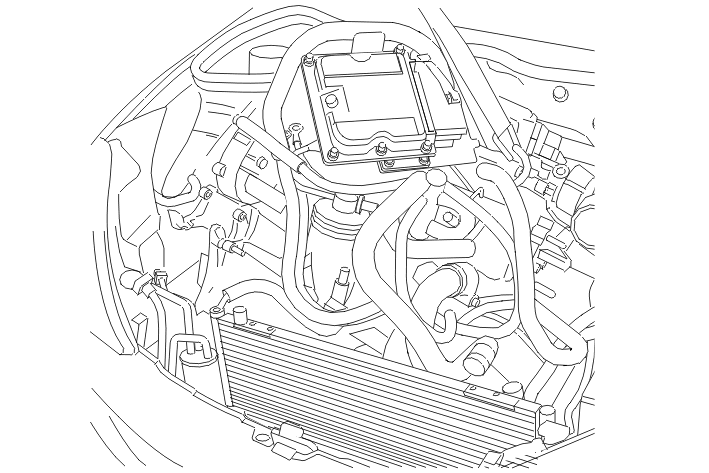

Protéger le condenseur par un panneau de carton fort .

Repérer l'emplacement des tuyaux (8) sur les électrovannes (9) .

Déposer : Le support électrovannes .

Écarter Le tuyau de dépression (10) de l'assistance de freinage .

Écarter :

Obturer les orifices à l'aide de l'outil [6] .

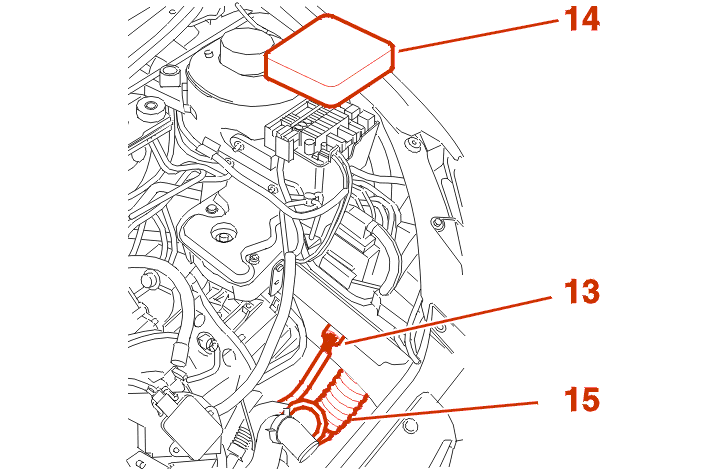

Écarter le faisceau (13) .

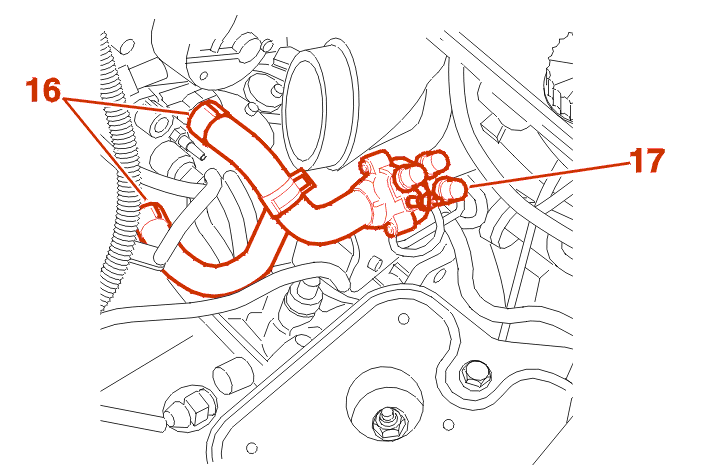

Déposer :

Débrancher, débrider et écarter les faisceaux de la boîte fusibles .

Écarter La commande d'embrayage .


Écarter :

Désaccoupler les biellettes de commande de boîte de vitesses (À l'aide de l'outil [4]) .

ATTENTION : il faut pousser les outils pour déclipper et non faire levier car il y a risque de tordre les biellettes .


Sans débrancher les canalisations, écarter et brider la pompe de direction assistée .

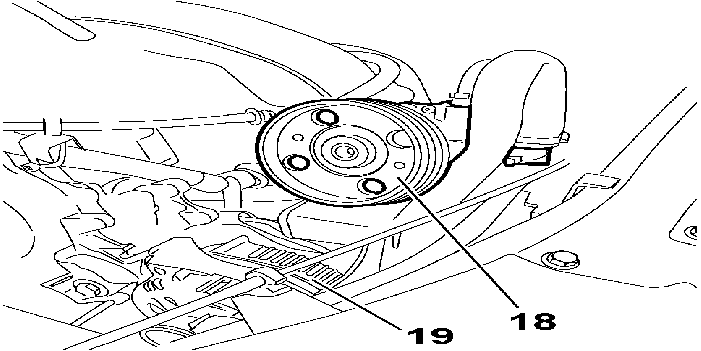

Déposer l'alternateur (19) .

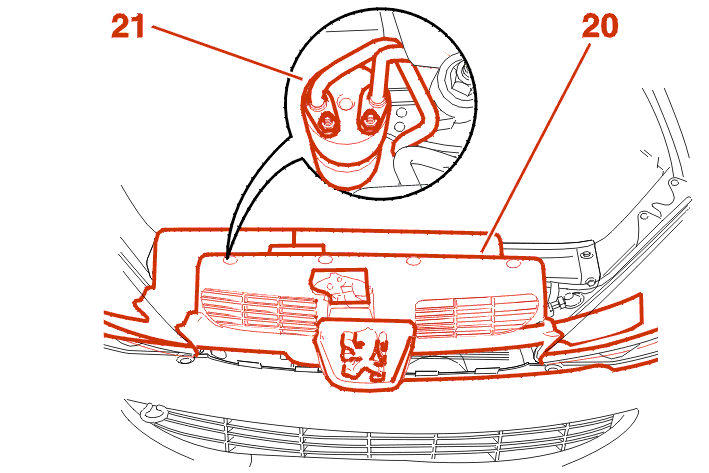

Déposer l'ensemble (20) .

Débrider les tuyaux de réfrigération (Brancard avant droit) .

AIR CONDITIONNÉ

Écarter la capacité tampon (21) sans débrancher les tuyaux .


TOUS TYPES

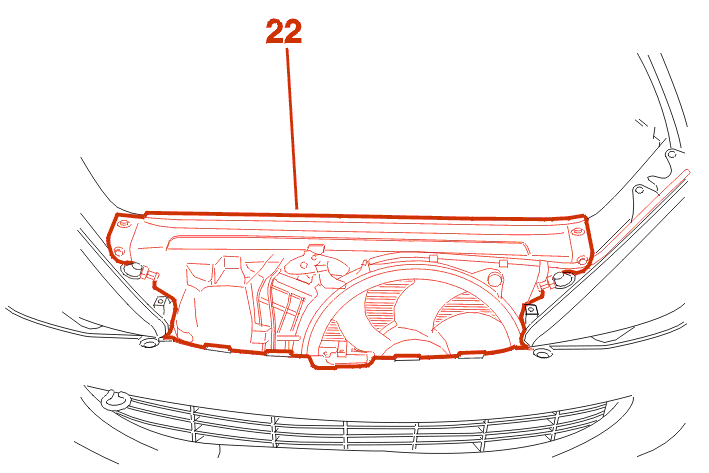

Déposer l'ensemble (22) .


Mettre en place l'outil [1] .

Déposer :


Déposer :


Déposer le groupe motopropulseur par le dessus du véhicule .

3 - REPOSE

Remplacer systématiquement :

Remplacer les joints à lèvres de sortie de pont à l'aide des tampons [2], après avoir garni de graisse l'intervalle entre les lèvres .

Mettre en place le groupe motopropulseur .

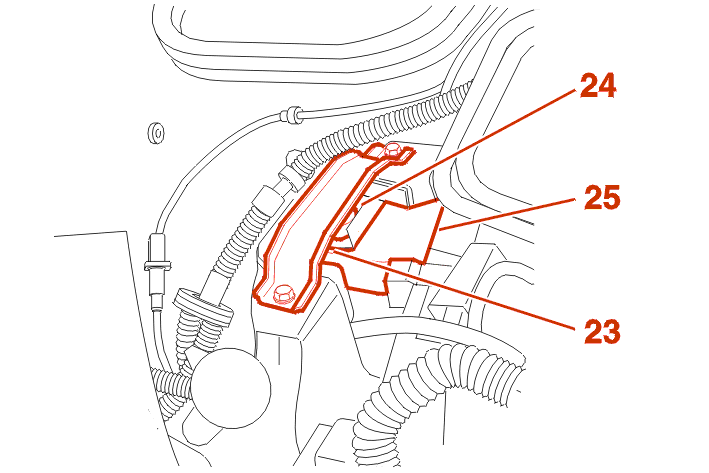

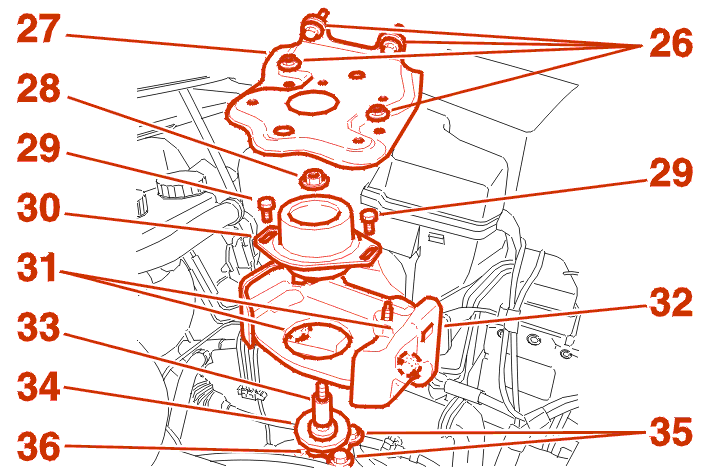

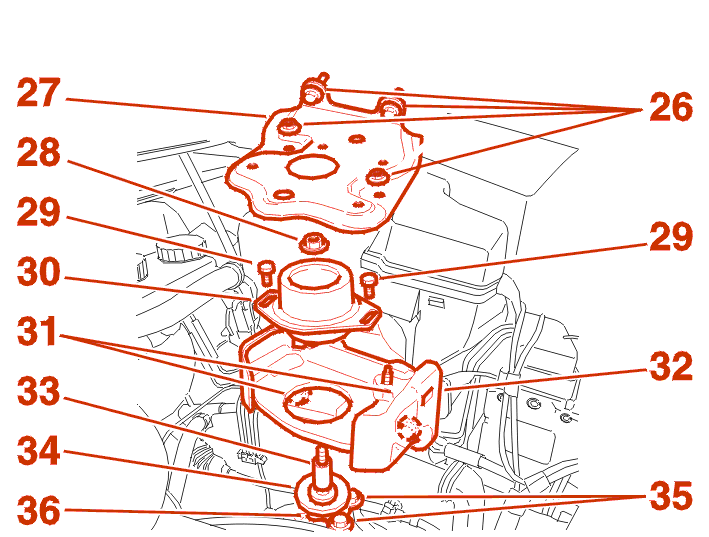

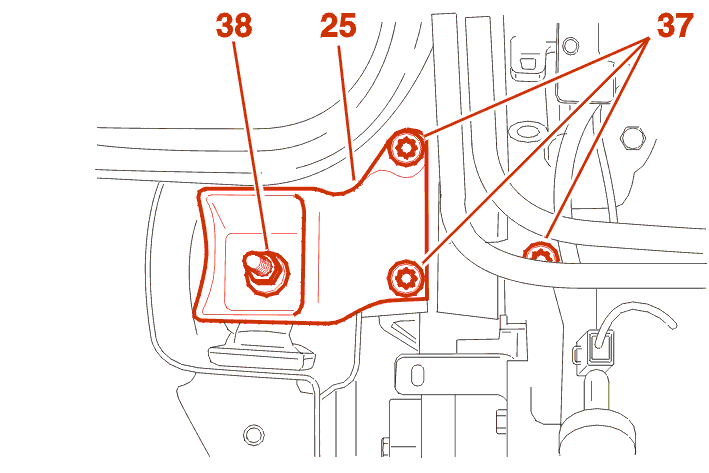

Reposer le support moteur droit (25) .

Serrer :

Reposer :


Reposer :

ATTENTION : centrer le groupe motopropulseur avant de serrer les vis de fixation de la cale élastique .

Serrer :

Reposer :

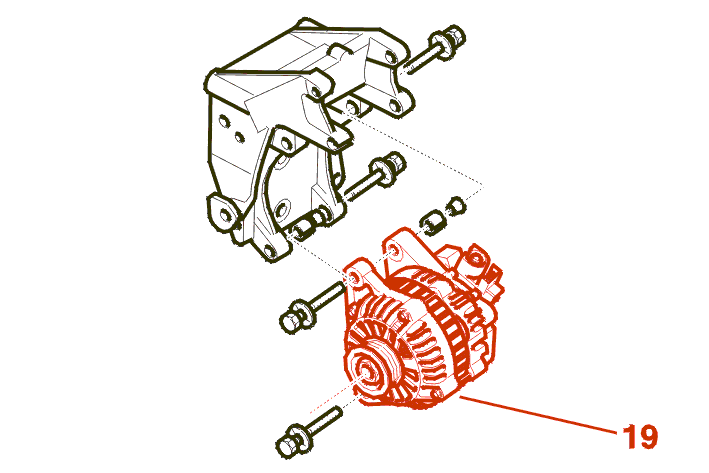

Reposer l'alternateur (19) .

Serrer en premier les vis côté poulie de vilebrequin à 4,1 m.daN et en second les vis côté filtre à huile à 3,9 m.daN .

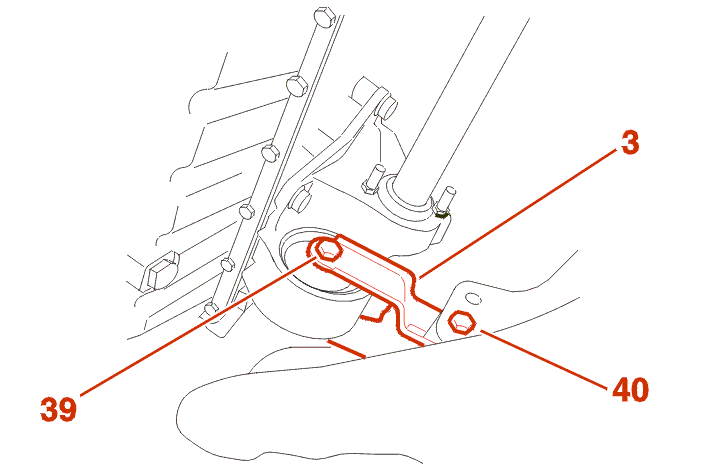

Reposer la biellette anticouple (3) .

Serrer :

AIR CONDITIONNÉ

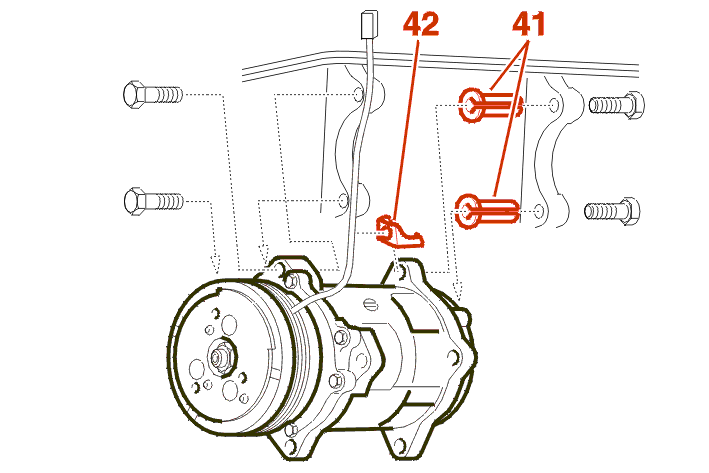

Vérifier la présence des deux entretoises (41) .

ATTENTION : l'écrou anti-rotation (42) fixe le compresseur en partie arrière supérieure .

Reposer le compresseur en respectant les empilages des pièces ci-dessus .

Serrer en premier les vis côté poulie de vilebrequin à 4.2 m.daN et en second les vis côté filtre à huile à 4.1 m.daN .

Rebrancher le connecteur .

TOUS TYPES

Reposer les transmissions .

Serrer les écrous de transmissions à 32.5 m.daN .

Reposer : La poulie d'entraînement des accessoires .

Nettoyer le taraudage de la vis de poulie dans le vilebrequin en utilisant un taraud M16 X 150 .

Brosser le filetage de la vis .

Serrer la vis à 4 m.daN + .

Compléter le serrage par une rotation de 51 ° (À l'aide d'un outil genre FACOM D360) .

Contrôler le serrage : 19.5 m.daN .

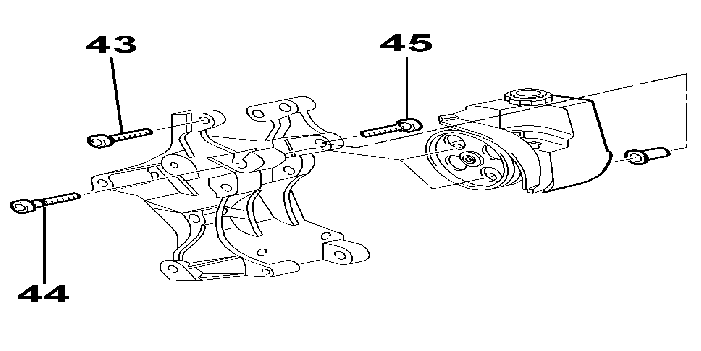

Reposer la pompe en respectant les empilages des pièces .

Serrer (Dans l'ordre) :

Continuer les opérations de repose dans l'ordre inverse des opérations de dépose .

Remplir :

Serrer les vis de roues à 8.5 m.daN .

Remplir et purger le circuit de refroidissement .

Initialiser les différents calculateurs .
