C5IG15F1 - 206 CABRIOLET

DÉPOSE - REPOSE ENSEMBLE VÉRINS ET CANALISATIONS HYDRAULIQUES DE TOIT ESCAMOTABLE

1 - DÉPOSE

Déposer : L'ENSEMBLE DE TOIT ESCAMOTABLE .

Mettre l'ensemble de toit dans la position indiquée, en protégeant la lunette .

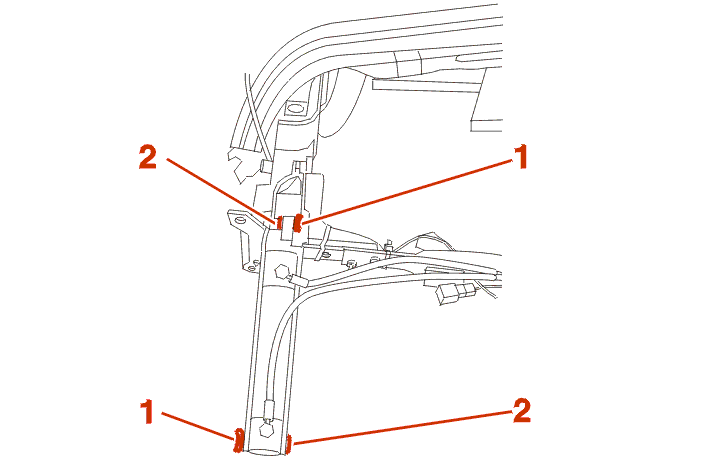

Déposer de chaque côté :

• les clips d'arrêt (1)
• les axes (2) de vérin

Dégager le vérin et ses canalisations hydrauliques du mécanisme d'articulation de toit .

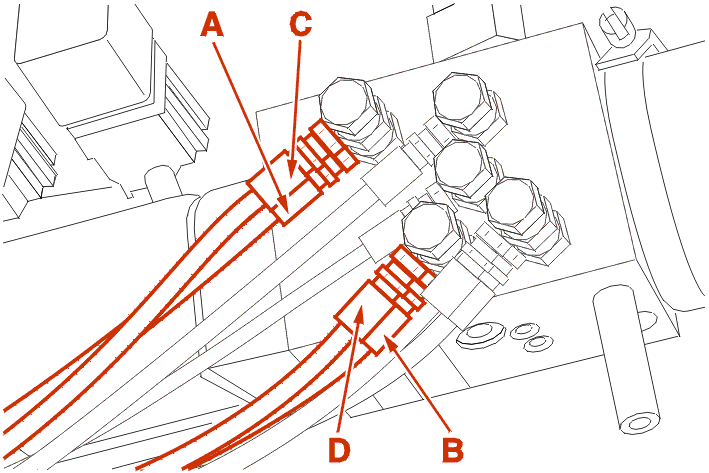

Déposer :

• les canalisations hydrauliques n° 11 (A) et n° 12 (B) : vérin gauche de toit
• les canalisations hydrauliques n° 13 (C) et n° 14 (D) : vérin droit de toit

2 - REPOSE

ATTENTION : ne jamais appuyer sur la tige de vérin avant de brancher les canalisations hydrauliques .

IMPÉRATIF : remplacer systématiquement les joints cuivre d'étanchéité à chaque intervention .

REPOSER LES CANALISATIONS SUR LA CENTRALE HYDRAULIQUE .

Reposer l'ensemble de toit escamotable .

Procéder dans l'ordre inverse des opérations de dépose .

Effectuer un essai de fonctionnement .

VÉRIFIER LE NIVEAU D'HUILE DE LA POMPE HYDRAULIQUE .
