C5IG21F1 - 206 CABRIOLET

DÉPOSE - REPOSE MÉCANISME D'ARTICULATION DE TOIT ESCAMOTABLE

DÉPOSER L'ENSEMBLE DE TOIT .

INSTALLER AVEC PRÉCAUTIONS L'ENSEMBLE DE TOIT REPLIÉ SUR L'OUTIL DE CONTRÔLE ET DE RECONSTRUCTION .

1 - DÉPOSE

Déposer :

DÉSACCOUPLER LE VÉRIN DU TOIT ESCAMOTABLE AVEC LES CANALISATIONS HYDRAULIQUES .


Déposer :


Déposer :

2 - REPOSE

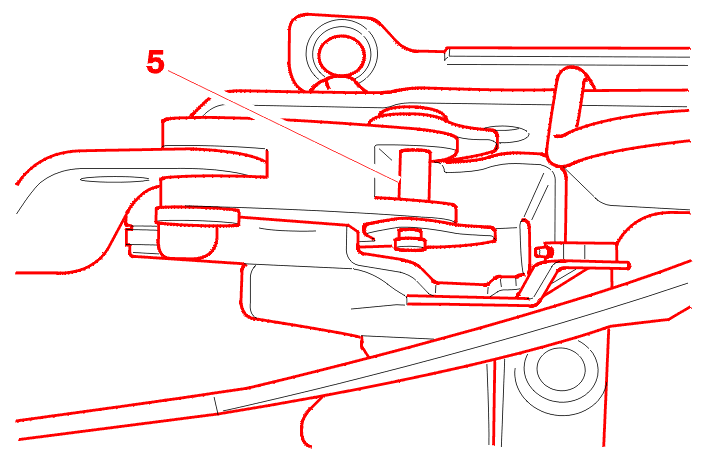

Reposer provisoirement l'axe supérieur de vérin (5) pour éviter la destruction du contacteur toit fermé (côté gauche uniquement) .


Reposer :

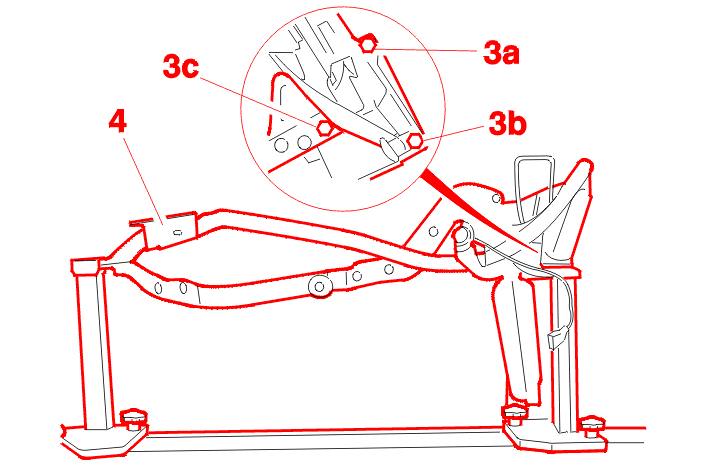

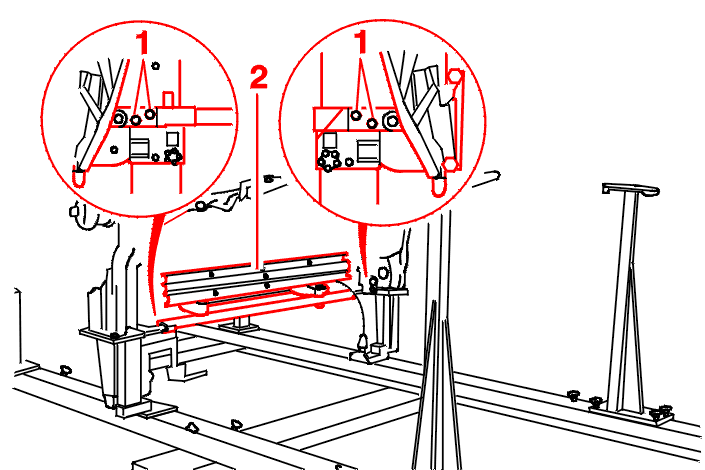

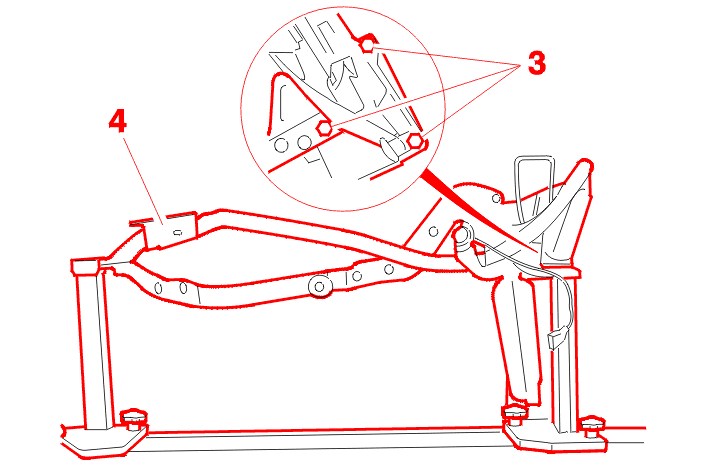

Center et aligner le mécanisme d'articulation de tablette arrière mobile (2) par rapport aux mécanismes d'articulations de toit escamotable (4) .

Serrer les vis (1) (Serrage à 1.0 ± 0.2 m.daN) .

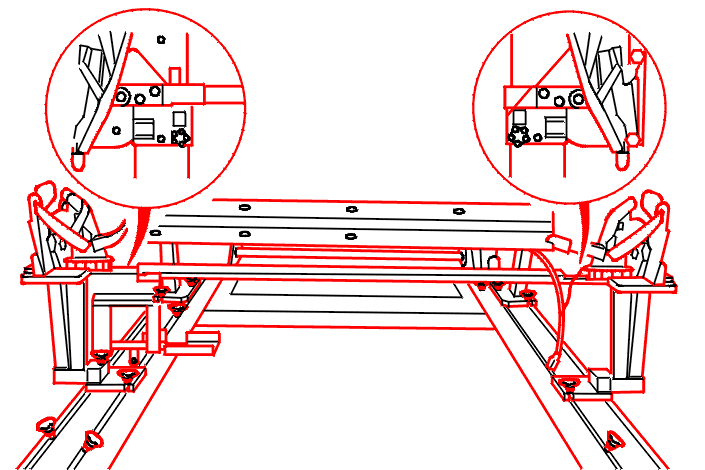

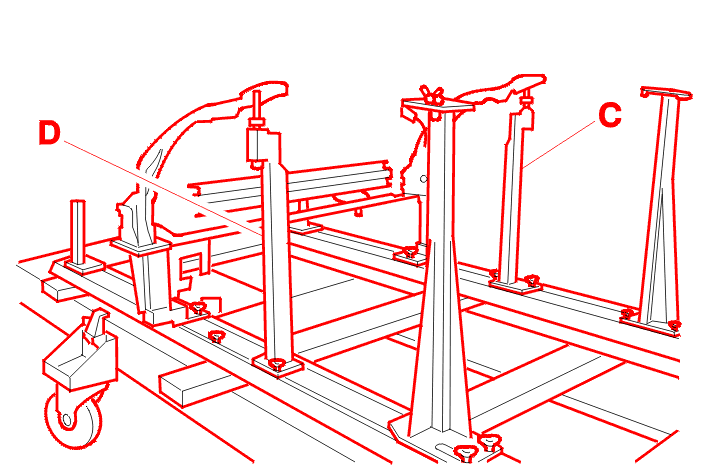

Mettre en place les gabarits du système de prétension [C] - [D] .


Reposer :

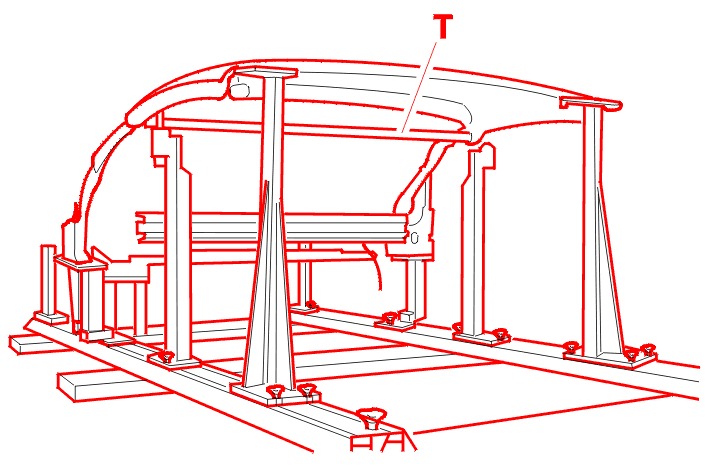

Mettre en place le tube de maintien écartement compas [T] .

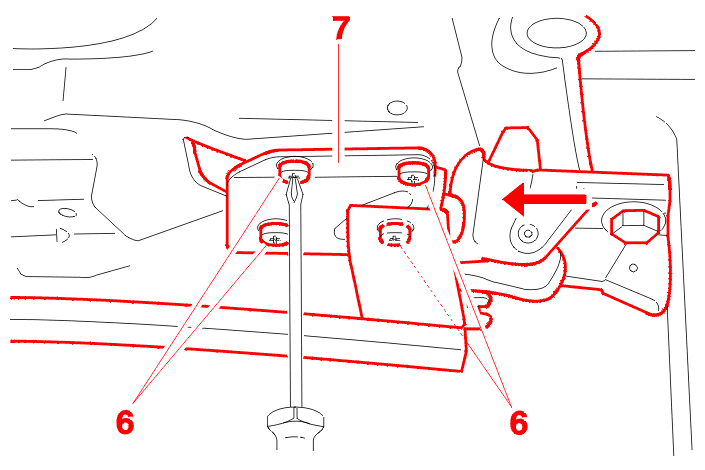

Desserrer les vis de fixations (6) des systèmes de verrouillage/déverrouillage (7) .

Reculer les systèmes de verrouillage/déverrouillage (7) au maximum .


Mettre en place :

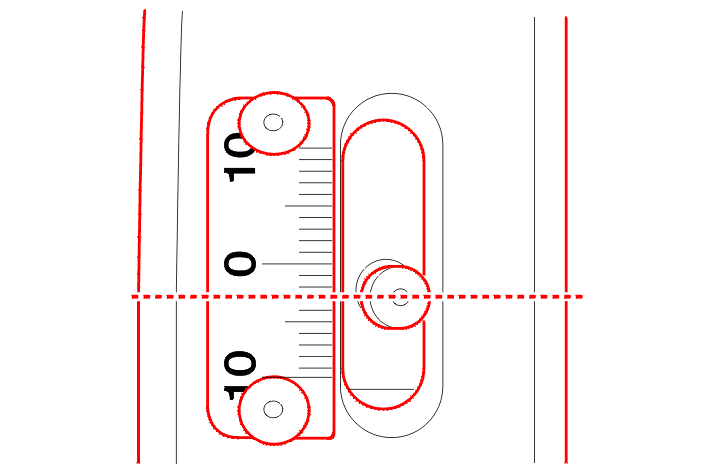

Exercer une tension sur le mécanisme d'articulation du toit en serrant l'écrou de prétension sur les gabarits [C] - [D] jusqu'au repère aligné au niveau -3,0 mm .

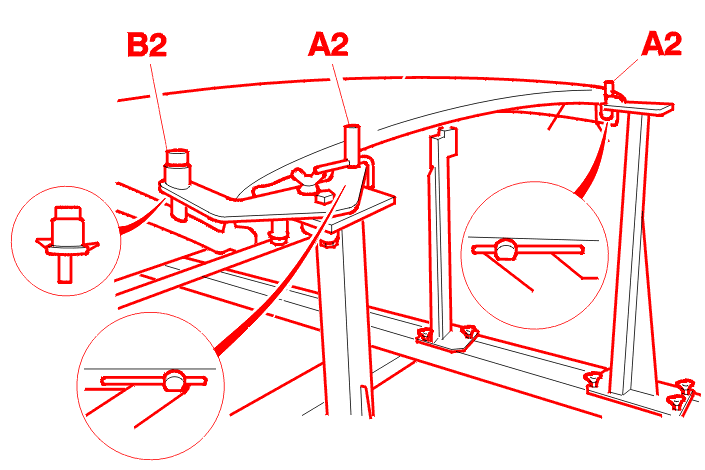

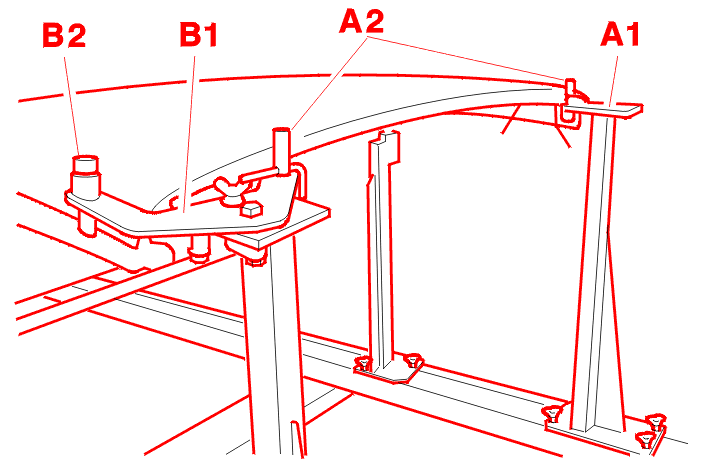

Positionner le panneau mobile avant en contact avec les piges [A2] - [B2] (Réglage en X - Y) .

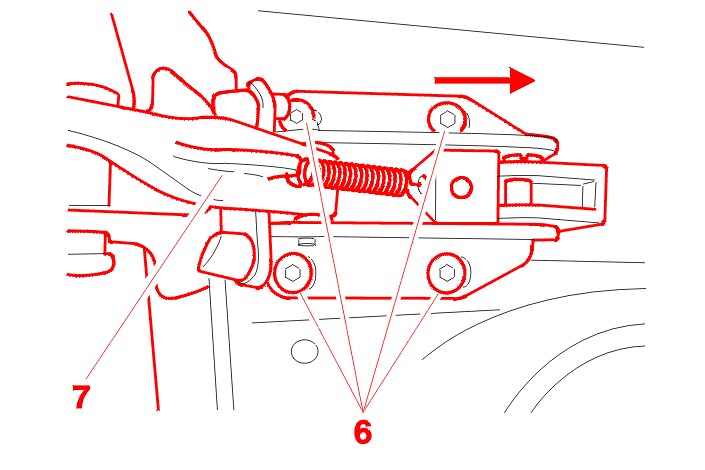

Verrouiller les systèmes verrouillage/déverrouillage avant (7) .

Mettre en appui le crochet du système de verrouillage/déverrouillage (7) .

ATTENTION : s'assurer que le crochet est en contact avec l'axe de la gâche .

Serrer les vis (6) (Serrage à 0.9 ± 0.1 m.daN) .

Procéder de la même manière pour l'autre côté .

Serrer les écrous de fixations du panneau mobile avant (Serrage à 1.2 ± 0.2 m.daN) .

IMPÉRATIF : respecter l'ordre de serrage : commencer par les écrous avant (côtés gauche et droit) , ensuite les écrous arrière (côtés gauche et droit) .

Déposer :


Déverrouiller les systèmes verrouillage/déverrouillage avant .

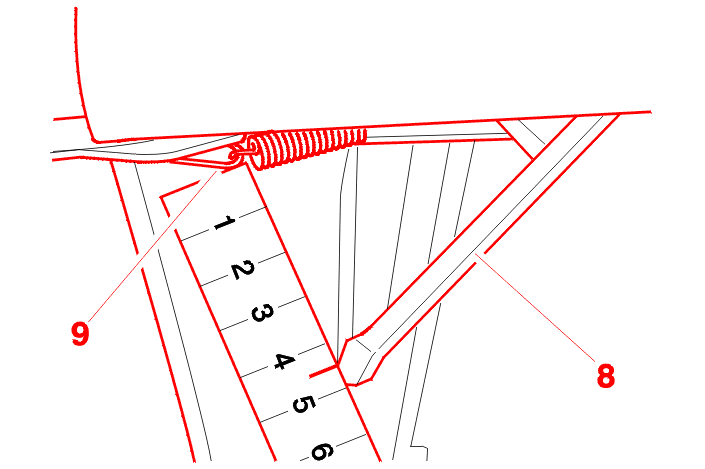

Effectuer un contrôle de tension sur les systèmes de verrouillage/déverrouillage avant :

NOTA : la tolérance de la distance (X) entre côté gauche et côté droit ne doit pas être supérieure à 2,0 mm .


Reposer :

Verrouiller les systèmes verrouillage/déverrouillage avant .

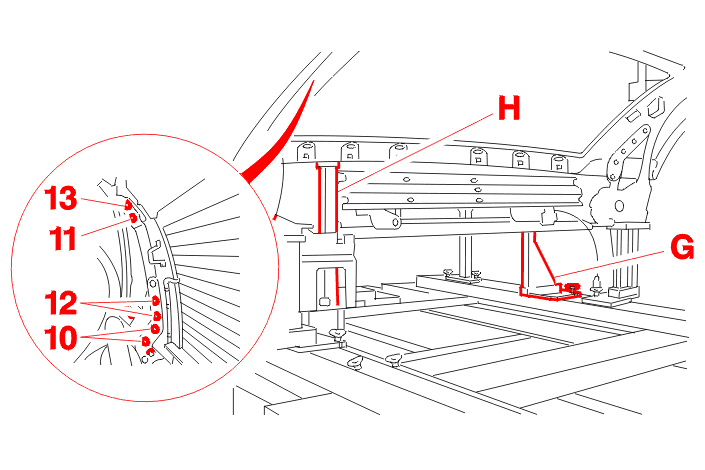

Mettre en place les gabarits du système de prétension [G] - [H] .

effectuer le réglage des jeux et affleurements entre le panneau mobile avant et le panneau mobile arrière .

ATTENTION : s'assurer que le panneau mobile arrière est bien en appui sur les gabarits [G] - [H] .

Serrer (Respecter l'ordre de serrage) :

Déposer les gabarits [G] - [H] .

Déverrouiller les systèmes verrouillage/déverrouillage avant .

Soulever le toit puis le mettre en position intermédiaire pour accessibilité .

Serrer les vis (13) à 1.5 ± 0.2 m.daN .


Replier le toit dans le coffre .

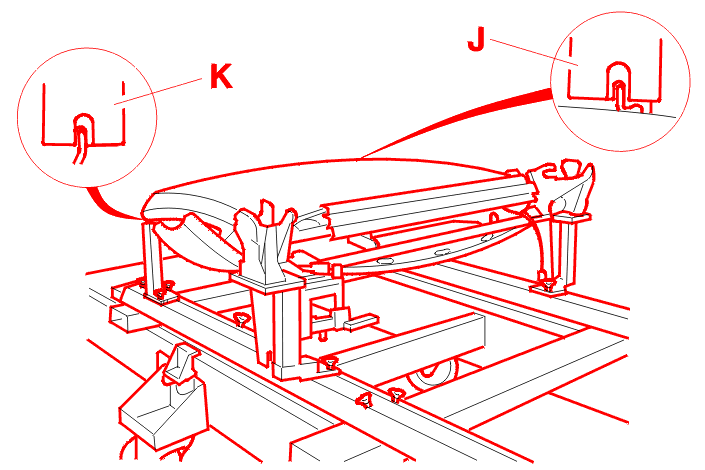

Vérifier que les 2 butées d'appui sur les mécanismes d'articulation s'inscrivent dans les 2 encoches des gabarits [J] - [K] .

Effectuer un essai de fonctionnement manuel sur l'outil de contrôle et de reconstruction .

Déposer l'axe supérieur de vérin (5) (côté gauche uniquement) .

Reposer :

DÉPOSER L'ENSEMBLE DE TOIT ESCAMOTABLE, PUIS LE REPOSER SUR LE VÉHICULE .

Effectuer un essai de fonctionnement automatique sur le véhicule .

EFFECTUER UN CONTRÔLE DE L'ÉTANCHÉITÉ DU VÉHICULE .
